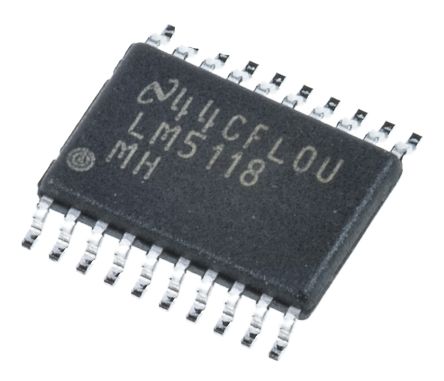

LM5118MH/NOPB

制造商	Texas Instruments Incorporated
描述	. LM5118MH/NOPB - Buck, Buck-Boost Regulator Positive Output Step-Down, Step-Up/Step-Down DC-DC Controller IC 20-HTSSOP from Texas Instruments. from now!
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

标准包装数量	Rail / Tube	工厂包装数量	73
标准封装名称	TSSOP

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
零件状态	ACTIVE	抗辐射加固	No

电气参数

输出端	1	PWM类型	Current Mode
占空比	98%	输出类型	Adjustable
Cuk转换器	No	降压转换器	Yes
隔离电源	No	额定电压	1.23 to 70 V
升压转换器	Yes	开通延迟时间	Adjustable
最大频率	575kHz	输出电流	3.5 A
供电电流	4.5 mA	占空比（最大）	80 %
供电电压	3 to 75 V	倍压转换器	No
反激转换器	No	输出数量	1
分频/倍频	No	稳压器拓扑	Step Up/Step Down
反相转换器	No	最大额定电流	Catalog
释放电压	Adjustable	开关频率	500 kHz
静态电流 (Iq)	4.5	关态电流（最大）	1
栅极电荷（Qg）（最大）@ Vgs	3.5

机械参数

宽度	4.4mm	高度	0.8mm
长度	6.5mm	包装方式	Tube
引脚样式	Gull-wing	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	20
封装形式	20TSSOP EP	冷却的封装	TSSOP EP
总长度	6.6(Max)	包装数量	HTSSOP EP
尺寸/外形	6.5 x 4.4 x 0.8mm	位数	20
外壳尺寸-插件	1.05(Max)

产品信息

类型	Step Up/Step Down	系列	LM5118
产品特性	Enable Frequency Synchronization	功能	Controller
软件	SNVS566I	拓扑	Buck-Boost
应用领域	Automotive & Transportation	制造商全称	Texas Instruments
控制方式	Current Mode	图案编号	Y
控制器类型	Boost Controller, Buck Controller	开发套件	LM5118EVAL/NOPB
功能框图	fbd_snvs566i.gif	使用的IC/零件	View
印刷电路板数量	20

环境参数

测试温度	-40 to 125	工作温度	-40 to 125 °C
结工作温度	125C

文档与媒体
