点击放大查看

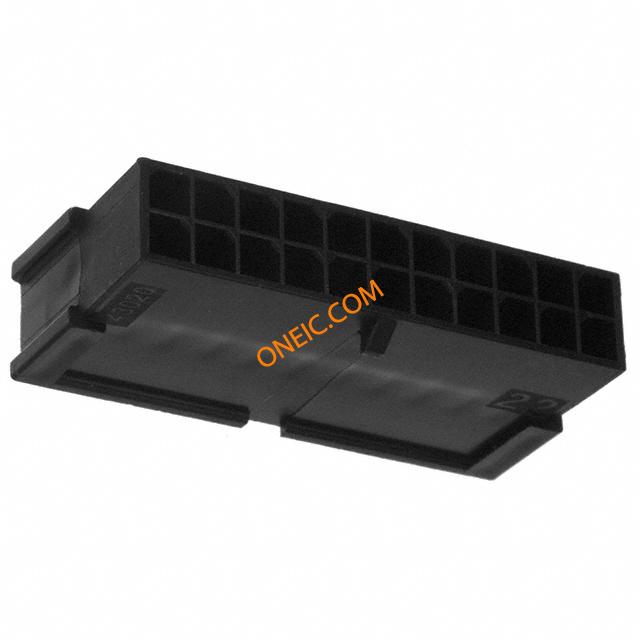

43020-2201

制造商	Molex, LLC
描述	CONN PLUG 22POS 3MM VERT DUAL Headers & Wire Housings 22CKT PLUG HSG FREE HANGING DR Conn Housing PL 22 POS 3mm Crimp ST Bag Connector; Micro-Fit 3.0; Plug; Free Hanging; 22 Circuit Molex MICRO-FIT 3.0 系列 2 行 3mm 节距 22 路直公面板安装压接连接器外壳
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	Micro-Fit 3.0	零件号别名	0430202201
产品类别	Headers & Wire Housings	标准包装数量	1
工厂包装数量	500

合规参数

RoHS

RoHS Compliant

电气参数

额定电压	350 V	最大额定电流	5 A
连接器类型 - 电压输入	Male

机械参数

颜色	Black	深度	8.25mm
间距	0.118" (3.00mm)	宽度	16.89mm
长度	33.85mm	包装方式	Bulk
方向	直	排间距	0.118" (3.00mm)
触头类型	Male Pin	安装类型	Free Hanging (In-Line)
连接器类型	Plug	紧固类型	Locking Ramp
排数	2	壳体材料	Polyester
触点数	22	接触件端接	Crimp
位数	22

产品信息

备注	Contacts Not Provided	类型	Plug Housing
系列	43020	产品子类型	Wire Housings
基础产品编号	43020	应用细节	Power, Wire-to-Wire
适用产品/相关产品	Micro-Fit 3.0 压接接线端子，插入式

文档与媒体

PDF 文档

Micro-Fit Test Summary 12/Aug/2010

PDF 文档

Micro-Fit Resin 20/Aug/2010

PDF 文档

43020-2201

PDF 文档

0430202201_CRIMP_HOUSINGS.pdf

相关型号

0430310012

molex

Contact M Crimp ST Cable Mount Bag Contact PIN Crimp ST Cable Mount Bag CONN TERM MALE 26-30AWG GOLD

¥0.8378

详情

0430310002

molex

Contact PIN Crimp ST Cable Mount Reel CONN TERM MALE 20-24AWG GOLD Conn Contact M 1 POS Crimp ST Cable Mount Reel Contact; male; 0.205÷0.519mm2; 20÷24AWG; Micro-Fit 3.0; crimped

¥0.3114

详情

0430310007

molex

Contact M Crimp ST Cable Mount Bag Contact PIN Crimp ST Cable Mount Bag CONN TERM MALE 20-24AWG TIN Contact; male; 0.205÷0.519mm2; 20÷24AWG; Micro-Fit 3.0; tinned

¥0.3992

详情
