点击放大查看

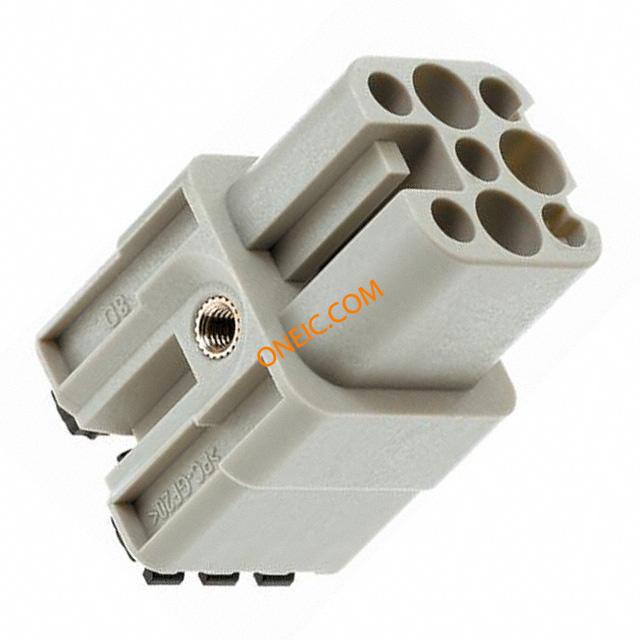

09360082732
| 制造商 | |
| 描述 | HAN 8D-F QUICK LOCK 22 - 16AWG Han 8D Female Quick Lock Connector Heavy Duty Power Connectors 8P Female Insert HAN 8D QUICK LOCK Han8D-Fquicklock22-16awg Connector: HAN; female; Quick Lock; PIN:8; 4+PE; size 3A; snap-on Han D Female Insert wire wrap: Han 8D-F Quick Lock 22 - 16 AWG Harting Han D 系列 8针 插座 电源连接器外壳 |
| 分类 |
商业参数
| 零件号别名 | 008 09 09-36-008-2732 2732 36 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL94 V-0 |
电气参数
| 额定电压 | 50V | 最大额定电流 | 10A |
机械参数
| 尺寸 | 3A | 颜色 | Gray |
| 重量 | 0.02 kg | 包装方式 | Bulk |
| 方向 | 直 | 基体材料 | polycarbonate |
| 安装类型 | snap-on | 连接器类型 | Insert |
| 接触镀层 | Silver | 安装样式 | Straight |
| 封装形式 | size 3A | 触头材料 | Copper Alloy |
| 壳体材料 | Polycarbonate (PC) | 包装数量 | 10 |
| 尺寸/外形 | 3A | 端接样式 | Push In with Lock |
| 触点数 | 8 | 位数 | 8 |
| 线规或范围 - AWG | 22-16 | 线规或范围 - mm² | 0.3...1.5mm2 |
| 第一连接器安装特征 | 4+PE | ||
产品信息
| SPG | 10 | 类型 | CONNECTORS |
| 连接器性别 | Female | 系列 | Han D |
| CAD图纸 | 3D CAD Model | 产品子类型 | Hoods |
| 适配器系列 | Quick Lock | 单元数量 | 1 |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 125°C |
相关型号
19200031440
Harting Technology Group
Connector Accessories 13 POS Hood Metal Heavy Duty Power Connectors HAN 3A M20 TOP ENTRY METAL HOOD HAN A HOOD TOP 2 PEGS M20 M20 metric top entry metal hood,3A HOOD, TOP ENTRY, SIZE 3A, METAL HANAHoodTopeEntry2Pegs Enclosure: for Han connectors; Han; size 3A; for cable; for latch Han A Hoods: Han A Hood Top Entry 2 Pegs M20 Harting Han A 系列 顶入 电源连接器
09200030420
Harting Technology Group
Connector Accessories Hood Gray Heavy Duty Power Connectors HAN 3A PG11 TOP ENTR GREY PLASTIC HAN A HOOD TOP 2 PEGS PG 11 GREY Han top entry plastic hood,PG11 size 3A Hood;Plastic;1Peg;for1LeverLock;35mm;60mm;Han3;Pg11;Gray Enclosure: for Han connectors; Han; size 3A; for cable; for latch Han A Hoods: Han A Hood Top Entry 2 Pegs PG 11 Grey Harting Han A 系列 顶入 电源连接器
19200031750
Harting Technology Group
Connector Accessories 9 POS Cable to Cable Hood Metal Heavy Duty Power Connectors 3A CBL TO CBL M20 METAL 1 LEVER HAN A HOOD COUPLER 1 LEVER M20 M20 metric metal coupling hood,3A Hood,HAN3A,Metal,CableEntryF,M20 Enclosure: for Han connectors; Han; size 3A; for cable; with lock Han A Housings: Han A Hood Coupler 1 Lever M20 Harting Han A 系列 电源连接器
19200031443
Harting Technology Group
Connector Accessories 4 POS SC Hood Top Entry Metal Heavy Duty Power Connectors HAN 3A HOOD M20 TOP HAN-BRID RJ45 HYBRID HAN A HOOD TOP M20 FOR HAN BRID Enclosure: for Han connectors; Han; size 3A; for cable; for latch Han A Hoods: Han A Hood Top Entry M20 for Han Brid
19200030427
Harting
HAN 3A HOOD TOP M20 BLACK Heavy Duty Power Connectors PLASTIC HOOD HAN 3A 1 LEVER LCK HAN3AHOODTOPENTRYM20BLACK Harting Han A 系列 顶入 电源连接器
09200030720
Harting
HAN A HOOD COUPLER THERMO 1LEVER Heavy Duty Power Connectors 3A CBL TO CBL PG11 GREY PLASTIC 1 LEVER Han plastic coupling hood,PG11 size 3A Hood;Plastic;Grey;32.2mm;56mm;Pg11CableEntry Enclosure: for Han connectors; Han; size 3A; for cable; with lock Han A Housings: Han A Hood Coupler Thermoplastic 1 Lever Harting Han A 系列 电源连接器
19620031440
Harting
HAN 3 EMC TOP 2 PEGS M20 Heavy Duty Power Connectors METAL HOOD HAN 3A 1 LEVR LCKING Hood top entry Han 3A EMC 1 x 20mm HAN EMC Hood (Size 3A) Top Entry with Metric Thread (20) HANEMCHood(Size3A)TopEntrywithMetricThread(20) Harting Han EMC 系列 顶入 电源连接器
19400030411
Harting
HAN 3HPR HOOD TOP M25 SCREW Heavy Duty Power Connectors HAN 3HPR HOOD TOP ENTRY M25 SCREW Han HPR Hoods: Han 3HPR Hood, Top entry M25, Screw

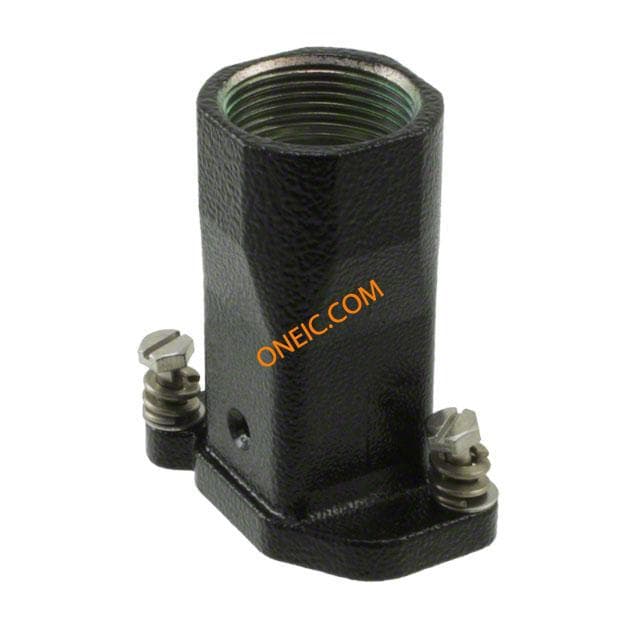

19407030411
