点击放大查看

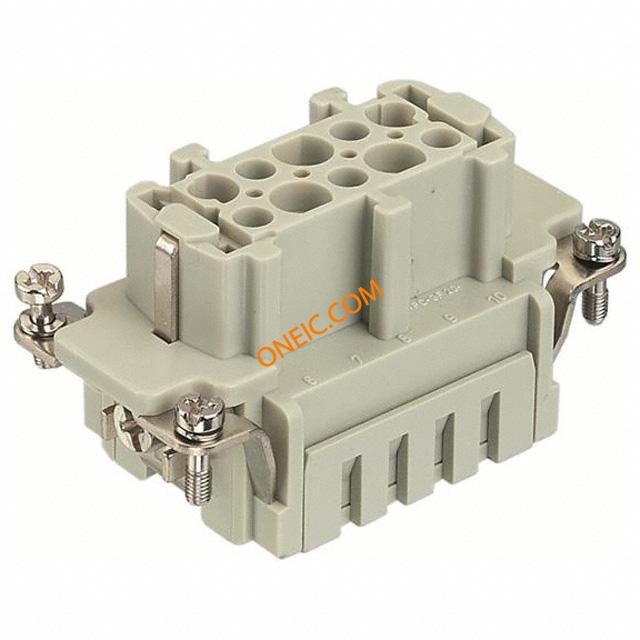

09330102716

制造商	HARTING Technology Group
描述	Conn Housing F 10 POS Crimp ST Heavy Duty Power Connectors HAN ES 10B 10P FEMAL CAGE-CLAMP TERM HAN 10 ES-F INSERT Han ES 10P cageclamp skt insert,16A 500V HANES10-WAYC/CLAMPSKT HeavyDutyPowerConnector;HANES10B10PFEMALECAGE-CLAMPTERM Connector: HAN; female; Han ES; PIN:10; 10+PE; size 10B; 16A; 500V Han E Female Insert: Han 10 ES-F insert Harting Han ES 系列 2行 10针插座电源连接器
分类	连接器解决方案重载连接器重载连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	010 09 09-33-010-2716 2716 33	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

额定电压	600V	最大额定电流	16A
最小输入电压	500V

机械参数

尺寸	10B	颜色	Gray
深度	35.6	高度	34
重量	0.07 kg	包装方式	Bulk
方向	直	安装类型	Straight
连接器类型	Insert	接触镀层	Silver
排数	2	封装形式	size 10B
插入力	Female	触头材料	Copper Alloy
壳体材料	Polycarbonate (PC)	总长度	64
包装数量	2	尺寸/外形	10B
端接样式	Push In	触点数	10
位数	6+Ground	镀层厚度（通用）	3µm
绝缘材料 - 材质	polycarbonate	线规或范围 - mm²	0.14...2.5mm2
触点材料 - 镀层	silver plated	第一连接器安装特征	10+PE

产品信息

SPG	2	类型	Housing
连接器性别	F	系列	Han E
CAD图纸	3D CAD Model	产品子类型	Inserts
适配器系列	Han ES	单元数量	1

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C
