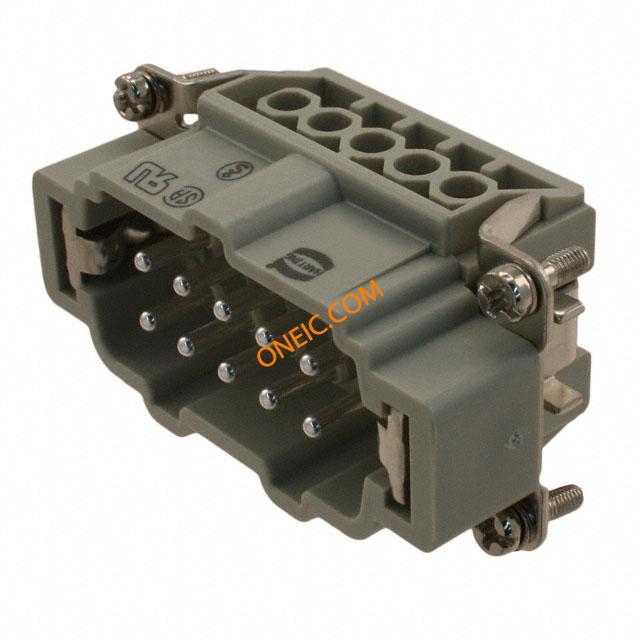

09330102601

制造商	HARTING Technology Group
描述	Conn Rectangular M 10Power/2Ground POS Screw ST Panel Mount Heavy Duty Power Connectors HAN E 10P M SCREW SCREW TERMINATION HAN E 10 POS. M INSERT SCREW Han(R) E 10P+E plg insert,16A 400-500Vac Insert;500V;16A;Male;10;RoHSCompliant;10BProductSize Connector: HAN; male; E; PIN:10; 10+PE; size 10B; screw terminal Han E Male Insert: Han E 10 Position M Insert Screw Harting Han E 系列 2行 10针 10P+E极插头插入式插件
分类	工具与焊接解决方案压接钳、压接机、压力机压接钳

对参数有疑问？问 AI 助手

商业参数

零件号别名	010 09 09-33-010-2601 2601 33	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

额定电压	600V	最大额定电流	16A
最小输入电压	500V	最小供电电压	500V

机械参数

尺寸	10B	颜色	Gray
深度	32.4 mm	高度	34 mm
重量	0.06 kg	包装方式	Bulk
端接方式	Screw	螺纹尺寸	M3 x 10
重量（g）	64.00000	安装类型	Straight
连接器类型	Insert	接触镀层	Silver
安装样式	Panel	排数	2
封装形式	size 10B	插入力	Male
触头材料	Copper Alloy	壳体材料	Polycarbonate
总长度	64 mm	包装数量	4
尺寸/外形	10B	端接样式	Screw
第一触头极性	M	触点数	10Power/2Ground
位数	10+Ground	镀层厚度（通用）	3µm
绝缘材料 - 材质	polycarbonate	线规或范围 - AWG	18-14
线规或范围 - mm²	1...2.5mm2	触点材料 - 镀层	silver plated
第一连接器安装特征	10+PE

产品信息

SPG	4	类型	Rectangular
连接器性别	Male	系列	Han E
极性	10P+E	CAD图纸	3D CAD Model
极数格式	10P+E	产品子类型	Housings
附件类型	Male Insert	适配器系列	E
单元数量	1	适用产品/相关产品	Heavy Duty Power Connector

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C
