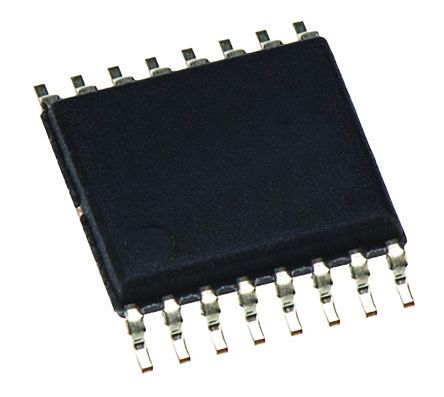

LM5088MH-1/NOPB

制造商	Texas Instruments Incorporated
描述	. LM5088MH-1/NOPB - Buck Regulator Positive Output Step-Down DC-DC Controller IC 16-HTSSOP from Texas Instruments. from now!
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Rail / Tube

工厂包装数量

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
海关税号	85423990	零件状态	ACTIVE
抗辐射加固	No

电气参数

输出端	1	PWM类型	Current Mode
占空比	100	Cuk转换器	No
降压转换器	Yes	隔离电源	No
额定电压	1.205 to 70 V	升压转换器	No
最大频率	1MHz	输出电流	10 A
占空比（最大）	94 %	供电电压	4.5 to 75 V
倍压转换器	No	反激转换器	No
输出数量	1	分频/倍频	No
反相转换器	No	最大额定电流	Catalog
开关频率	1000 kHz	最小输入电压	:75V
静态电流 (Iq)	3.8	输出电压（最小/固定）	1.205 V

机械参数

宽度	4.4mm	高度	0.8mm
长度	5mm	重量	0.000104
包装方式	Tube	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:16
封装形式	16TSSOP EP	冷却的封装	TSSOP
材料表面处理	:MSL 1 - Unlimited	包装数量	92 \| TUBE
尺寸/外形	5 x 4.4 x 0.8mm	位数	16

产品信息

类型	Buck Controller/PWM DC to DC Controller	系列	LM5088
产品特性	Adjustable Current Limit Enable Frequency Synchronization	软件	SNVS600I
拓扑	Buck	基本单元	:5088
应用领域	Communications & Telecom Computing & Multimedia Industrial	控制方式	Current Mode
控制器类型	Buck Controller, Non-Synchronous	功能框图	fbd_snvs600i.gif
使用的IC/零件	View

环境参数

测试温度	-40 to 125	工作温度	-40 to 125 °C
结工作温度	125C

文档与媒体

PDF 文档

1771359.pdf
