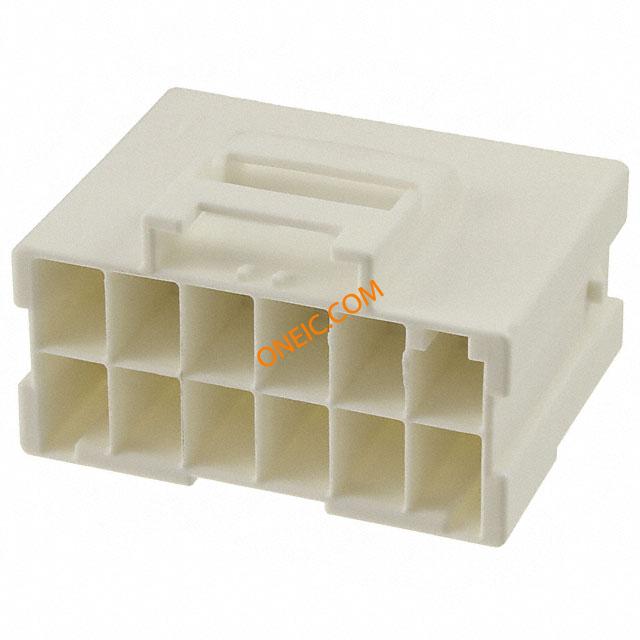

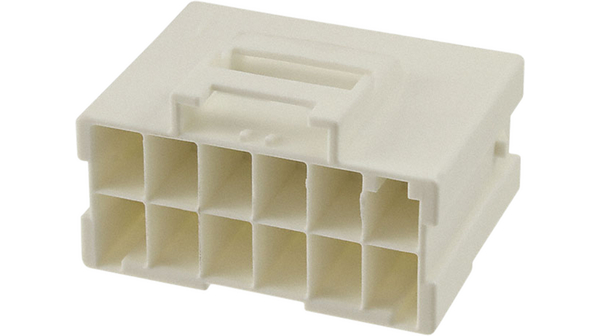

1-1971774-6
| 制造商 | |
| 描述 | Headers & Wire Housings 2x6 cap housing Key A free hang nat 2X6 CAP HOUSING FREE HANGING KEY Female Housing Pitch6 mm Poles 2 x 6 Multi row / Free hanging/cable mount Power Triple Lock, 1-1971774-6, TE Connectivity PTL 2X6 CAP FREE HANG STD TEMP KEY A NAT |
| 分类 |
商业参数
| 其他名称 | A117179 | 标准包装数量 | 800 |
合规参数
| RoHS | RoHS Compliant | UL等级 | 获得认可 |
| 零件状态 | E28476 | 标准编号 | UL |
| UL阻燃等级 | UL 94V-0 | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 600 VAC, 600 VDC | 极数 | 2 x 6 |
| 供电电压 | 600 | 中心频率 | 带有 |
| 连接器阻抗 | 压接 | 最大额定电流 | 20 A |
机械参数
| 颜色 | Natural | 间距 | 6 mm |
| 包装方式 | Bulk | 壳体颜色 | Natural |
| 排间距 | 8.1 mm | 触头类型 | Tab |
| 安装类型 | Free Hanging (In-Line) | 连接器类型 | Receptacle |
| 接触镀层 | Without | 紧固类型 | Latch Lock |
| 引脚数 | 12 | 排数 | 2 |
| 封装形式 | Receptacle | 外壳材料（壳体） | 母端, 母端 |
| 连接器样式 | Multi row | 高度（英寸） | 23.05 |
| 壳体材料 | Polybutylene Terephthalate (PBT) | 面板安装类型 | 不带 |
| 端接样式 | 公端 | 连接器颜色 | natural |
| 触点数 | 12 | 接触件端接 | Crimp |
| 位数 | 12 | 兼容外壳尺寸（如TM-700等） | CPA, 公端端子, 插头护套, 端子锁定片 |
| 典型触点布局 | 矩阵 | ||
产品信息
| 备注 | Contacts Not Provided | 系列 | Power Triple Lock |
| 钥匙类型 | A | 产品子类型 | Wire Housings |
| 连接方式 | Wire-Wire | 输出配置 | 直式 |
| 应用细节 | Wire-to-Wire | ||
环境参数
| 工作范围 | 不密封 | 测试温度 | 标准件 - 非灼热丝 |
| 工作温度 | - 55 C to + 105 C | ||
