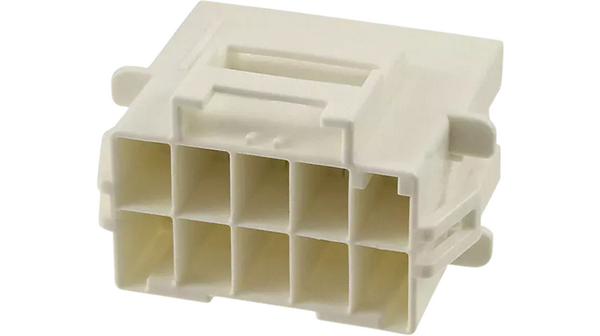

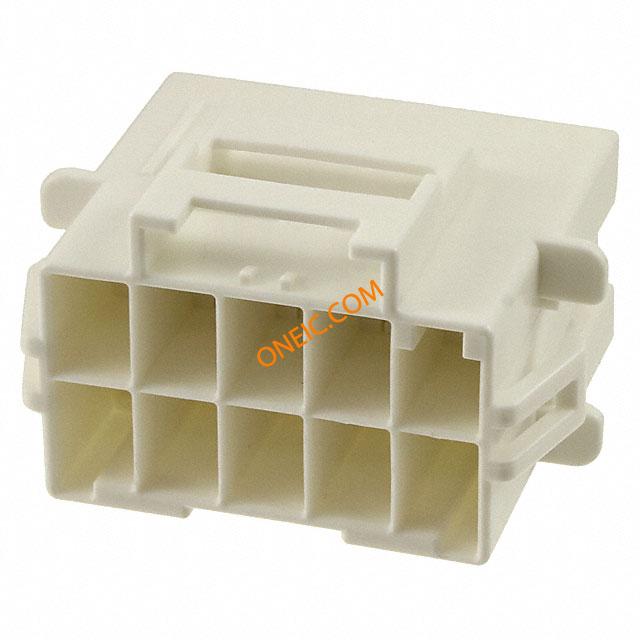

1-1971775-5
| 制造商 | |
| 描述 | 2x5 cap housing panel mount Key A nat 2X5 CAP HOUSING PANEL MOUNT KEY Female Housing Pitch6 mm Poles 2 x 5 Multi row / for panel mount Power Triple Lock, 1-1971775-5, TE Connectivity PTL 2X5 CAP PANEL MT STD TEMP KEY A NAT |
| 分类 |
商业参数
| 其他名称 | A117180 | 标准包装规格 | 800 |
| 标准包装数量 | 800 | ||
合规参数
| RoHS | Not applicable / RoHS Compliant | UL等级 | 获得认可 |
| 零件状态 | E28476 | 标准编号 | UL |
| UL阻燃等级 | UL 94V-0 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 600 | 极数 | 2 x 5 |
| 供电电压 | 600 | 中心频率 | 带有 |
| 连接器阻抗 | 压接 | 最大额定电流 | <20 A |
机械参数
| 颜色 | Natural | 间距 | 0.236" (6.00mm) |
| 包装方式 | Bulk | 壳体颜色 | Natural |
| 排间距 | 0.319" (8.10mm) | 本体尺寸 | 1 – 2 mm [ .039 – .079 in ] |
| 触头类型 | Tab | 安装类型 | Panel Mount, Snap-In |
| 连接器类型 | Receptacle | 接触镀层 | Without |
| 紧固类型 | Latch Lock | 引脚数 | 10 |
| 排数 | 2 | 封装形式 | Plug |
| 外壳材料（壳体） | 母端, 母端 | 连接器样式 | Multi row |
| 高度（英寸） | 23.05 | 壳体材料 | Glass fibre (GF) |
| 面板安装类型 | 带有 | 端接样式 | 公端 |
| 连接器颜色 | natural | 接触件端接 | Crimp |
| 位数 | 10 | 兼容外壳尺寸（如TM-700等） | CPA, 公端端子, 插头护套, 端子锁定片 |
| 典型触点布局 | 矩阵 | 第一连接器安装类型 | Panel |
产品信息
| 备注 | Contacts Not Provided | 系列 | Power Triple Lock |
| 钥匙类型 | A | 产品子类型 | 护套 |
| 连接方式 | Wire-Panel | 输出配置 | 直式 |
| 应用细节 | Power | ||
环境参数
| 工作范围 | 不密封 | 测试温度 | 标准件 - 非灼热丝 |
| 工作温度 | -55...+105 °C | ||
