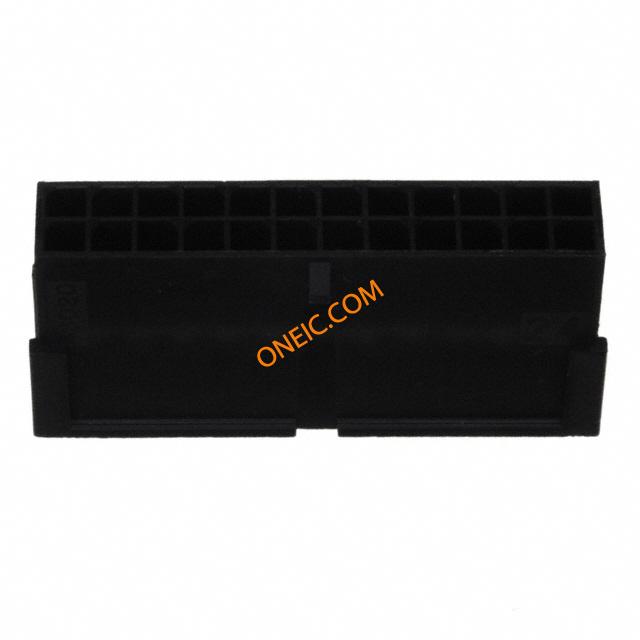

43020-2401

制造商	Molex, LLC
描述	CONN PLUG 24POS 3MM VERT DUAL 3.0mm,MicroFit,plug,2row,freehang,24w Headers & Wire Housings PLUG FREE HNG 24P Conn Housing PL 24 POS 3mm Crimp ST Bag PLUG HOUSING, 3MM, 24WAY PLUG W/EARS; FREE HANGING; 24 CIRCUITS Molex MICRO-FIT 3.0 系列 2 行 3mm 节距 24 路直公压接连接器外壳
分类	连接器解决方案板对板连接器带罩排针连接器

对参数有疑问？问 AI 助手

商业参数

商标名	Micro-Fit 3.0	零件号别名	0430202401
产品类别	Headers & Wire Housings	标准包装数量	1
工厂包装数量	500

合规参数

RoHS	Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85369010	材料阻燃等级	:94V-0

电气参数

额定电压	350 V	最大额定电流	5 A
最大触点电流	:5A	连接器类型 - 电压输入	Male

机械参数

颜色	Black	深度	16.89mm
间距	0.118" (3.00mm)	宽度	9.65mm
重量	0.00001	材料（通用）	:Polyester
包装方式	Bulk	排间距	0.118" (3.00mm)
触头类型	Male Pin	安装类型	Free Hanging (In-Line)
连接器类型	Plug	紧固类型	Locking Ramp
排数	2	壳体材料	PBT
连接器颜色	:Black	触点数	24
接触件端接	Crimp	位数	24

产品信息

备注	Contacts Not Provided	类型	Plug Housing
连接器性别	Male	系列	43020
CAD图纸	3D CAD Model	产品子类型	Wire Housings
应用细节	Power, Wire-to-Wire	适用产品/相关产品	Micro-Fit 3.0 Plug

环境参数

工作温度

:+105°C

文档与媒体

PDF 文档

Micro-Fit Test Summary 12/Aug/2010

PDF 文档

Micro-Fit Resin 20/Aug/2010

PDF 文档

43020-2401

PDF 文档

0430202401_CRIMP_HOUSINGS.pdf
