点击放大查看

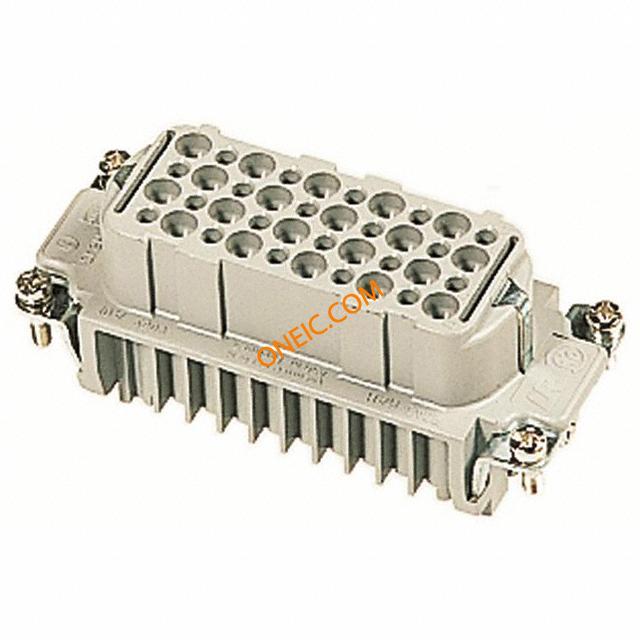

09210403101
| 制造商 | |
| 描述 | Conn Housing F 41 POS Crimp ST Heavy Duty Power Connectors HAN D 40P F CRIMP ORDER CONTACTS SEP HAN D 40 POS. F INSERT CRIMP Han(R) D 40P+E socket insert, 250Vac PowerConnectorInsert;Female;40 Connector: HAN; female; Han D; PIN:40; 40+PE; size 16B; UL94V-0 Han D Female Insert: Han D 40 Position F Insert Crimp Harting Han D 系列 4行 41针 插座 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 040 09 09-21-040-3101 21 3101 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 测试电压 | 4kV | 额定电压 | 250V |
| 最大额定电流 | 10A | 最小输入电压 | 250V |
| 连接器类型 - 电压输入 | for HAN D terminals | ||
机械参数
| 尺寸 | 16B | 颜色 | Gray |
| 深度 | 37.1 | 高度 | 34 |
| 重量 | 0.07 kg | 包装方式 | Bulk |
| 导线线规 | 14-26 | 方向 | 直 |
| 重量（g） | 63.25000 | 触头类型 | Han® D |
| 安装类型 | Straight | 连接器类型 | Insert without Contacts |
| 排数 | 4 | 封装形式 | size 16B |
| 插入力 | Female | 壳体材料 | Polyamide |
| 总长度 | 84.5 | 尺寸/外形 | 16B |
| 端接样式 | Crimp | 触点数 | 41 |
| 位数 | 40+Ground | 绝缘材料 - 材质 | polycarbonate |
| 线规或范围 - AWG | 26-14 | 第一连接器安装特征 | 40+PE |
产品信息
| 类型 | Housing | 连接器性别 | F |
| 系列 | Han-D | CAD图纸 | 3D CAD Model |
| 产品子类型 | Housings | 适配器系列 | Han D |
| 单元数量 | 1 | ||
环境参数
| 工作温度 | -40°C ~ 125°C | ||
