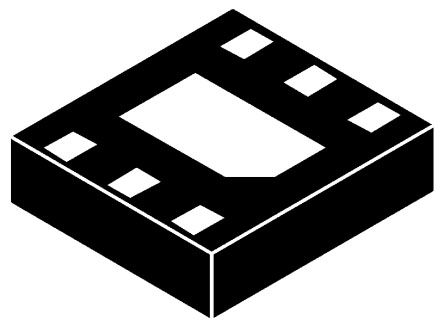

LT3503EDCB#TRMPBF

制造商	Analog Devices, Inc.
描述	Conv DC-DC Single Step Down 3.6V to 20V 6-Pin DFN EP T/R IC REG BUCK ADJ 1A 6DFN LT3503EDCB#TRMPBF, DC-DC Converter, Step Down, 2.4MHz, 6-Pin DFN IC, SW BUCK REG, 1A, 2.2MHZ, 6DFN Linear Technology 直流-直流转换器, 降压, 3.6 → 20 V输入, 2.4 MHz, 6针 DFN封装
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

其他名称	LT3503EDCB#TRMPBFCT	标准包装数量	500
标准封装名称	DFN

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990

电气参数

PWM类型	Current Mode	频率	:2.2MHz
输出类型	Adjustable	转换器类型	Step Down
稳压器类型	:Step Down (Buck)	额定电压	20 V
电源调整率	0.007%/V(Typ)	输出电流	1A
供电电压	:3.6V	输出数量	1
开关稳压器	Yes	开关频率	2.2MHz
同步整流	No	最小输入电压	0.78 V ~ 16.2 V
输出电压（最小/固定）	780 mV	共模瞬态抗扰度（最小）	Extended
电压输出差（典型值）@ 距离	:0.78V

机械参数

宽度	2mm	高度	0.75mm
长度	3mm	重量	0.0001
包装方式	Tape and Reel	引脚样式	No Lead
端接方式	:SMD	安装类型	Surface Mount
引脚数	:6	封装形式	6-WFDFN Exposed Pad
冷却的封装	DFN	材料表面处理	:MSL 1 - Unlimited
包装数量	DFN EP	尺寸/外形	3 x 2 x 0.75mm
位数	6	供应商器件封装	6-DFN (2x3)

产品信息

类型

Step Down

基本单元

:3503

环境参数

工作温度

-40°C ~ 85°C
