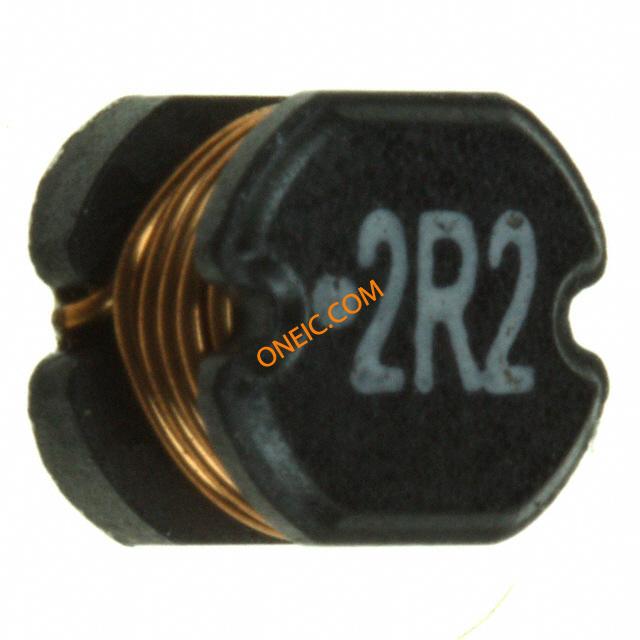

744774022
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | Fixed Inductors Pwr Choke Inductor 2.2uH 20% 4.6A INDUCTOR POWER 2.2UH 4.6A SMD Fixed Inductors WE-PD2 Inductor 2.2uH 10kHz 4.6A CHOKE, SMD, 2.2UH Wurth WE-PD2 系列 屏蔽 绕线贴片电感器, 2.2 μH ±20%, 4.6A Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1267-2 |
| 标准包装数量 | 1,500 | 工厂包装数量 | 1500 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | Qmax @ Th | 35 |
| 容差 | 20 % | 电感量 | 2.2 uH |
| 量程（°/s） | :WURTH ELEKTRONIK - WE-PD2 Series | 测试频率 | 1 kHz |
| 电感量范围 | :± 20% | 直流电阻（DCR） | 41 mOhm Max |
| 最大额定电流 | 4.6 A | 直流电阻（DCR）（最大） | :0.041ohm |
| 自谐振频率 | 54 MHz | 饱和电流（Isat） | :8.2A |
| 串联饱和电流 | 8.2A | 初始电阻（最小） | 0.041 Ohms |
| 通态电流（It (RMS)）（最大） | :4.6A | ||
机械参数
| 宽度 | 5.2 mm | 重量 | 0.0004 |
| 包装方式 | Reel | 屏蔽 | Unshielded |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 4.5 mm | 磁芯材质 | Ferrite |
| 尺寸/外形 | 5.2 mm W x 5.8 mm L x 4.5 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :5.8mm x 5.2mm x 4.5mm | 安装高度（最大） | 0.191" (4.85mm) |
产品信息
| 类型 | SMD Power Inductor | 系列 | WE-PD2 |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
文档与媒体
相关型号
LT3503EDCB#TRMPBF
Analog Devices, Inc.
Conv DC-DC Single Step Down 3.6V to 20V 6-Pin DFN EP T/R IC REG BUCK ADJ 1A 6DFN LT3503EDCB#TRMPBF, DC-DC Converter, Step Down, 2.4MHz, 6-Pin DFN IC, SW BUCK REG, 1A, 2.2MHZ, 6DFN Linear Technology 直流-直流转换器, 降压, 3.6 → 20 V输入, 2.4 MHz, 6针 DFN封装
LT3502EMS#PBF
Analog Devices, Inc.
Conv DC-DC Single Step Down 3V to 40V 10-Pin MSOP IC REG BUCK ADJ 0.5A 10MSOP LT3502EMS#PBF, DC-DC Converter, 3.3V Step Down, 1.4MHz, 10-Pin MSOP IC, SW REG, 500MA, 10MSOP DC-DC converter; step up; Uin:3÷40V; Uout:0.8÷36V; 500mA; MSOP10 Linear Technology 直流-直流转换器, 降压, 500mA, 3 → 40 V输入, 1.4 MHz, 10针 MSOP封装
LT3493EDCB#TRMPBF
Analog Devices, Inc.
Conv DC-DC Single Step Down 3.6V to 36V 6-Pin DFN EP T/R IC REG BUCK ADJ 1.2A 6DFN Sw. Regulator 1.2A 750kHz Step-Down DFN6 IC, SW REG, 1.2A, 750KHZ, 6DFN Linear Technology 降压 开关稳压器, 1.2A, 0.78 → 50 V, 815 kHz, 6针 DFN封装
LT3686HDD#PBF
Analog Devices, Inc.
Conv DC-DC Single Step Down 3.6V to 37V 10-Pin DFN EP IC REG BUCK ADJ 1.2A 10-DFN IC, PWM STEP-DOWN DC/DC CONVERTER, DFN10 BUCK, 37V, 1.2A, 10DFN
LT3502AIDC#TRMPBF
Analog Devices, Inc.
IC BUCK ADJ 0.5A 8DFN IC REG BUCK ADJ 0.5A 8DFN LT3502AIDC#TRMPBF, DC-DC Converter, 3.3V Step Down, 2.8MHz, 8-Pin DFN Conv DC-DC Single Step Down 3V to 40V 8-Pin DFN EP T/R IC, SW REG, 2.2MHZ, 500MA, 8DFN Linear Technology 直流-直流转换器, 降压, 500mA, 3 → 40 V输入, 2.8 MHz, 8针 DFN封装
LT3689EMSE-5#PBF
Analog Devices, Inc.
IC BUCK 5V 0.7A 16MSOP IC REG BUCK 5V 0.7A 16MSOP

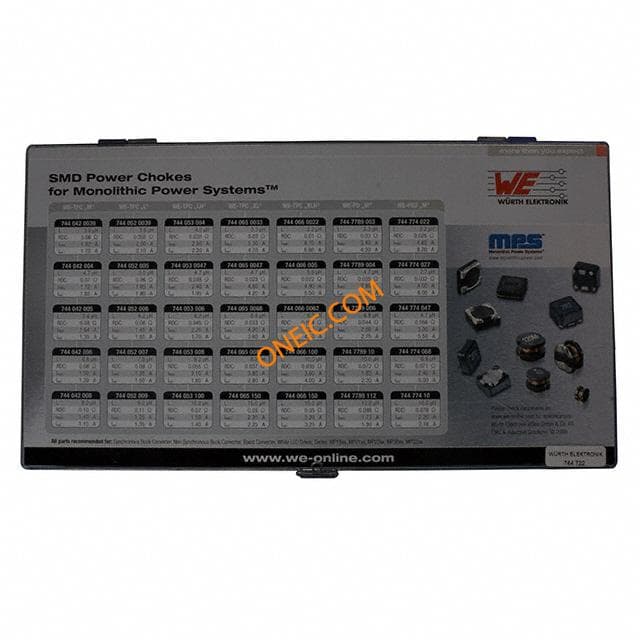

744722
