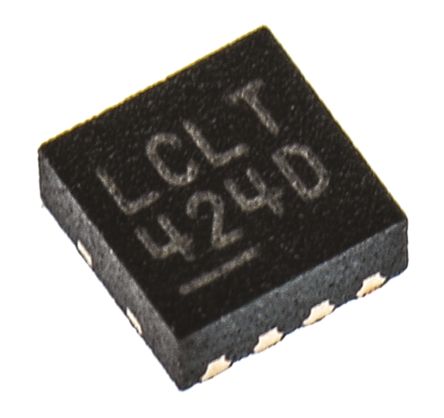

LT3502AIDC#TRMPBF
| 制造商 | Analog Devices, Inc. |
| 描述 | IC BUCK ADJ 0.5A 8DFN IC REG BUCK ADJ 0.5A 8DFN LT3502AIDC#TRMPBF, DC-DC Converter, 3.3V Step Down, 2.8MHz, 8-Pin DFN Conv DC-DC Single Step Down 3V to 40V 8-Pin DFN EP T/R IC, SW REG, 2.2MHZ, 500MA, 8DFN Linear Technology 直流-直流转换器, 降压, 500mA, 3 → 40 V输入, 2.8 MHz, 8针 DFN封装 |
| 分类 |
商业参数
| 其他名称 | LT3502AIDC#TRMPBFCT | 标准包装数量 | 500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 抗辐射加固 | No |
电气参数
| PWM类型 | Current Mode | 频率 | :2.2MHz |
| 输出类型 | Adjustable | 转换器类型 | Step Down |
| 稳压器类型 | :Step Down (Buck) | 额定电压 | 40 V |
| 电源调整率 | 0.005 %/V | 输出电流 | 500mA |
| 供电电压 | :3V | 输出数量 | 1 |
| 稳压器拓扑 | Step Down | 开关稳压器 | Yes |
| 开关频率 | 2.25MHz | 同步整流 | No |
| 最小输入电压 | 0.8 V ~ 36 V | 输出电压（最大） | 3.3 V |
| 直流输入电压（最小） | 3 V | ||
机械参数
| 宽度 | 2mm | 高度 | 0.75mm |
| 长度 | 2mm | 重量 | 0.0001 |
| 包装方式 | Tape & Reel (TR) | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 引脚数 | :8 |
| 封装形式 | 8-WFDFN Exposed Pad | 冷却的封装 | DFN |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 2 x 2 x 0.75mm |
| 位数 | 8 | 供应商器件封装 | 8-DFN (2x2) |
产品信息
| 类型 | Step-Down (Buck) | 基本单元 | :3502 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
