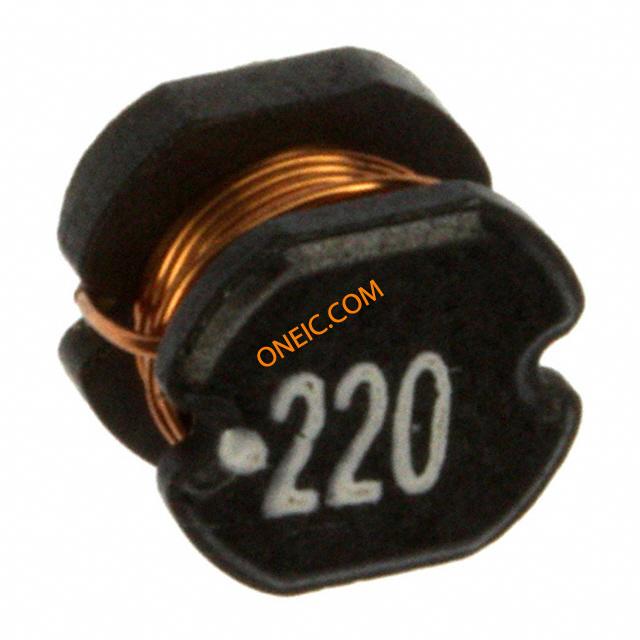

744774122
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | 固定インダクタ WE-PD2 Inductor 22uH 10kHZ 1.28A Ind Power Choke Wirewound 22uH 20% 10KHz Ferrite 1.28A T/R INDUCTOR POWER 22UH 1.28A SMD Fixed Inductors WE-PD2 Inductor 22uH 10kHZ 1.28A CHOKE, SMD, 22UH PD2 Wurth WE-PD2 系列 屏蔽 绕线贴片电感器, 22 μH ±20%, 1.28A Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1272-2 |
| 标准包装数量 | 1,500 | 工厂包装数量 | 1500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
电气参数
| 核心类型 | :Unshielded | 容差 | 20% |
| 电感量 | 22u | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD2 Series |
| 测试频率 | 10kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 180 mOhm Max | 最大额定电流 | 1.28A |
| 直流电阻（DCR）（最大） | :0.18ohm | 自谐振频率 | 16MHz |
| 饱和电流（Isat） | :1.53A | 串联饱和电流 | 1.53A |
| 初始电阻（最小） | 180 mOhms | 通态电流（It (RMS)）（最大） | :1.28A |
机械参数
| 深度 | 5.5 | 宽度 | 5.2 mm |
| 高度 | 4.85 | 重量 | 0.0004 |
| 包装方式 | Tape and Reel | 屏蔽 | Unshielded |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 磁芯材质 | Ferrite | 总长度 | 6.1 |
| 尺寸/外形 | 0.228" L x 0.205" W (5.80mm x 5.20mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :5.8mm x 5.2mm x 4.5mm | 安装高度（最大） | 0.191" (4.85mm) |
产品信息
| 类型 | Power Choke | 系列 | WE-PD2 |
| 技术 | Wirewound | ||
环境参数
| 工作温度 | -40°C ~ 125°C | ||
