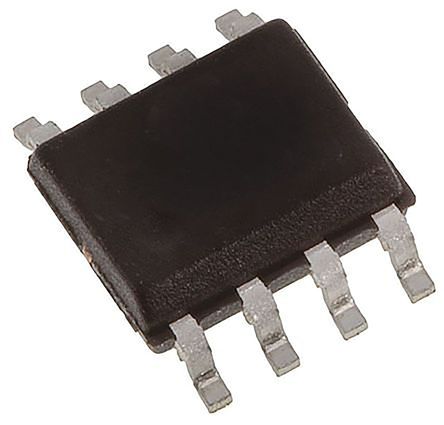

TPS28225D
| 制造商 | Texas Instruments Incorporated |
| 描述 | MOSFET DRVR 4A 2-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 8-Pin SOIC Tube IC SYNC MOSFET DVR 4A 8-SOIC Gate Drivers 8-Pin Hi Freq 4-Amp Sink Synch IC, MOSFET DRIVER, SOIC-8 8-Pin High Frequency 4-Amp Sink Synchronous MOSFET Driver Texas Instruments 双 MOSFET 功率驱动器, 4A, 半桥, 8针 SOIC封装 |
| 分类 |
商业参数
| 其他名称 | 296-19791-5 | 产品类别 | Gate Drivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 下降时间 | 10 ns | 输入类型 | PWM |
| 额定功率 | 1.25 W | 额定电压 | 4.5 V |
| 上升时间（典型） | 10(Typ) ns | 输出电流 | 0.5 mA |
| 供电电流 | 0.5(Typ) mA | 驱动电路 | High and Low Side |
| 供电电压 | 4.5 V ~ 8.8 V | 输出数量 | 2 |
| 通道数量 | :2 | 最大额定电流 | Catalog |
| 峰值输出电流 | 4 A | 最小供电电压 | 8 V |
| 最大功耗 | 1250 mW | 传播延迟时间 | 14 ns |
| 开关时间（Ton, Toff）（最大） | :10ns | 滑臂电阻（欧姆）（典型） | 1 Ohm |
| 峰值脉冲电流（10/1000µs） | 2A, 4A | 最大传播延迟 @ V, 最大CL | 10(Typ) |
| 高侧电压（自举）最大 | 33V | 传播延迟 tpLH / tpHL（最大） | 14(Typ) |
| 共模瞬态抗扰度（最小） | Extended Industrial | 最大持续工作电压（MCOV） | :13.2V |
机械参数
| 宽度 | 4(Max) | 重量 | 0.002561 oz |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 类型 | High Side/Low Side | 系列 | TPS28225 |
| 产品特性 | Synchronous Rectification | 软件 | SLUS710C |
| 基本单元 | :28225 | 配置 | High and Low Side, Synchronous |
| 图案编号 | Y | 模块/板类型 | :High Side, Low Side |
| 驱动器数量 | 2 | 功能框图 | alt_slus710c.gif |
| 使用的IC/零件 | View | 电机类型 - AC, DC | Half Bridge |
| 印刷电路板数量 | 8 | 配置数 | 1 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
