点击放大查看

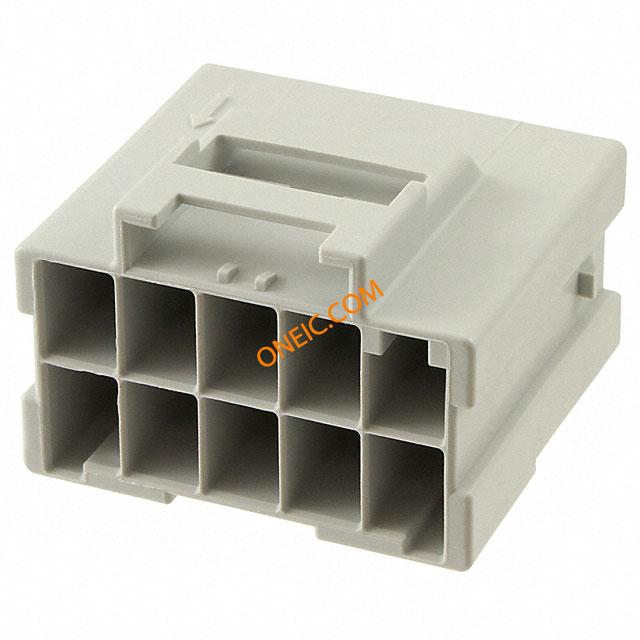

5-1971774-5
| 制造商 | |
| 描述 | Headers & Wire Housings 2x5 cap housing lgr free hanging Key A CONN RCPT HOUSING 10POS 6MM PTL 2X5 CAP FREE HANG HITEMP KEY A LGR |
| 分类 |
商业参数
| 其他名称 | A118804 | 标准包装数量 | 900 |
合规参数
| RoHS | RoHS Compliant | UL等级 | 获得认可 |
| 零件状态 | E28476 | 标准编号 | UL |
| UL阻燃等级 | UL 94V-0 | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 600 VAC, 600 VDC | 供电电压 | 600 |
| 中心频率 | 带有 | 连接器阻抗 | 压接 |
| 最大额定电流 | 20 A | ||
机械参数
| 颜色 | Natural | 间距 | 6 mm |
| 密封型 | Not Sealed | 包装方式 | Bulk |
| 壳体颜色 | 灰色 | 排间距 | 8.1 mm |
| 触头类型 | Tab | 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Receptacle | 接触镀层 | Without |
| 紧固类型 | Latch Lock | 引脚数 | 10 |
| 排数 | 2 | 封装形式 | Cap |
| 高度（英寸） | 23.05 | 壳体材料 | Polybutylene Terephthalate (PBT) |
| 面板安装类型 | 不带 | 端接样式 | 公端 |
| 触点数 | 10 | 接触件端接 | Crimp |
| 位数 | 10 | 兼容外壳尺寸（如TM-700等） | CPA, 公端端子, 插头护套, 端子锁定片 |
| 典型触点布局 | 矩阵 | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Cap Housing |
| 系列 | Power Triple Lock | 钥匙类型 | A |
| 产品子类型 | Wire Housings | 输出配置 | 直式 |
| 应用细节 | Power, Wire-to-Wire | ||
环境参数
| 测试温度 | 高温部件 - 非灼热丝 | 工作温度 | - 55 C to + 105 C |
