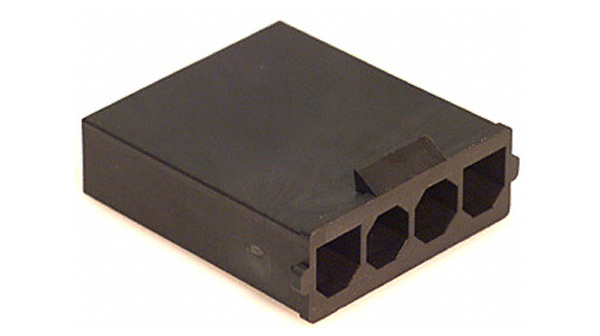

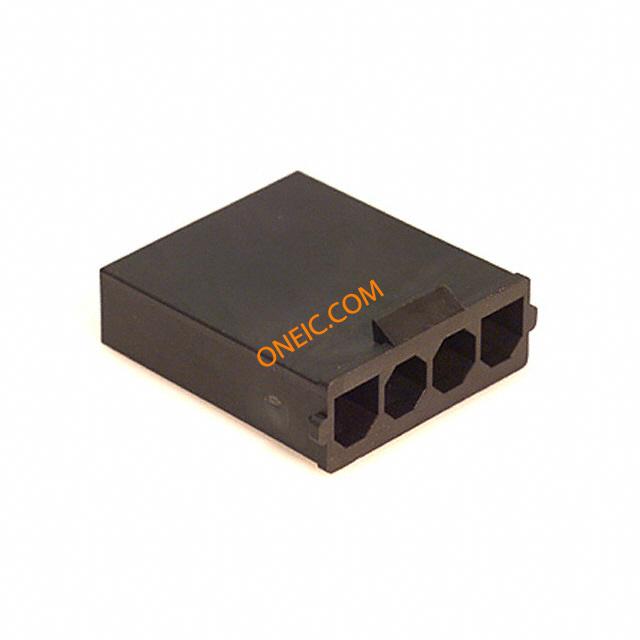

43680-2004

制造商	Molex, LLC
描述	CONN PLUG 4POS 7.5MM CONN HOUSING 4POS 7.50MM BLACK 4 way single row cable plug,14-18 awg Headers & Wire Housings PLUG SINGLE ROW 4P 7.50mm Pitch Sabre™ Plug Crimp Housing, UL 94V-0, 4 Circuits, Glow Wire Compatible PLUG, SABRE, 4WAY Pin housing Pitch7.5 mm Poles 4 Sabre™, 43680-2004, Molex Molex SABRE 系列 7.49mm 节距 4 路直公压接连接器外壳
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	Sabre	零件号别名	0436802004
产品类别	Headers & Wire Housings	标准包装数量	10
工厂包装数量	700

合规参数

RoHS

Compliant

海关税号

85366990

电气参数

额定电压	600 V	工作电压	:600V
介电强度	:6000V/m	最大额定电流	18A
绝缘电阻	:1000Mohm	连接器类型 - 电压输入	Male

机械参数

颜色	Black	深度	35.56mm
间距	0.295" (7.50mm)	宽度	19.15mm
长度	33.91mm	重量	0.008
包装方式	Bulk	导线线规	18-14
触头类型	Male Blade	安装类型	Free Hanging (In-Line)
连接器类型	Plug	紧固类型	Locking Ramp
排数	1	封装形式	:Nylon UL94V-0
壳体材料	Nylon	触点数	4
堆叠方向	Side to Side	接触件端接	Crimp
位数	4	绝缘材料 - 材质	Polyamide (PA), Nylon
线规或范围 - AWG	:14AWG

产品信息

备注	Contacts Not Provided	类型	Plug Housing
连接器性别	Male	系列	43680
CAD图纸	3D CAD Model	产品子类型	Wire Housings
应用细节	Power, Wire-to-Wire	适用产品/相关产品	Sabre Plug

环境参数

工作温度

-40°C ~ 75°C

文档与媒体

PDF 文档

43680-2004

PDF 文档

1767984.pdf

相关型号

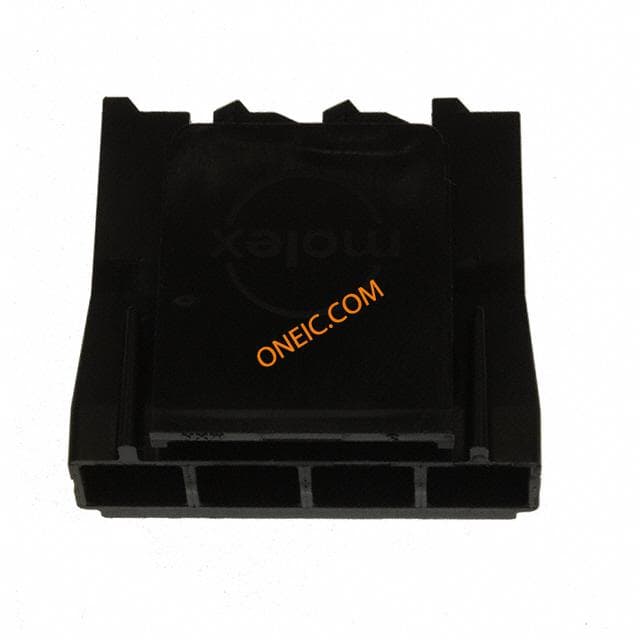

0444412004
