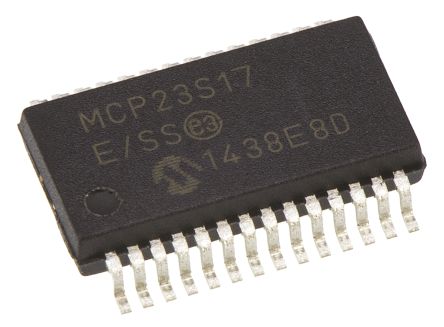

MCP23S17-E/SS
| 制造商 | Microchip Technology Inc. |
| 描述 | I/O Expander 28-Pin SSOP SPI GPIO Expander 5.5V 28-Pin SSOP Tube I/O-EXP 16bit SSOP28 SMD IC I/O EXPANDER SPI 16B 28SSOP MCP23S17-E/SS, I/O Expander, 28-Pin SSOP MCP23S17-E/SS IC, IO EXPANDER, 16BIT, SPI, 28SSOP 16-BitInput/OutputExpander,SPIinterface,Pb-free IC: expander; 16bit I/O port; SPI; SSOP28; 1.8÷5.5VDC Communication IC, 16 B, SPI, SSOP-28, MCP23S17-E/SS, Microchip 16通道 5MHz 输入/输出扩展器, 串行 - SPI接口, 28针 SSOP封装 Interface - I/O Expanders 16bit Input/Output Exp SPI interface |
| 分类 |
商业参数
| 最小起订量 | 47 | 单位包装 | 47 |
| 其他名称 | MCP23S17ESS | 标准包装数量 | Rail / Tube |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 汽车级 | NO | ||
电气参数
| 复位 | Yes | 数据速率 | 10kbps |
| 频率 | :10MHz | 接口 | SPI |
| 输出类型 | Quasi Bidirectional | I/O 数量 | 16 |
| 额定电压 | 1.8 | 时钟频率 | 10MHz |
| 数据速率（最大） | :1.7Mbps | 输出电流 | :1mA |
| 中断输出 | Yes | 供电电压 | 1.8 V ~ 5.5 V |
| 最小输入电压 | 1.8V | 最小供电电压 | 5.5 |
| 静态电流（最大） | 1 | 输出源/灌电流 | 25mA |
| 共模瞬态抗扰度（最小） | Extended | ||
机械参数
| 宽度 | 5.3 | 重量 | 0.000426 |
| 占位面积 | 81.6mm² | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 引脚数 | 28 |
| 封装形式 | 28SSOP | 冷却的封装 | SSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 顶部端接 | 125°C |
| 总长度 | 10.2 | 包装数量 | SSOP |
| 主要材料 | Microcontroller | 位数 | 28 |
| 外壳尺寸-插件 | 1.75 | 最小工作高度 | -40°C |
| 供应商器件封装 | 28-SSOP | ||
产品信息
| SPG | 94 | 类型 | IO-Expand. |
| 产品特性 | POR | 功能 | :16bit I/O Expander with Serial Interface |
| 匹配码 | MCP23S17-E/SS | 通信接口 | :I/O Expander |
| 单元数量 | 1 | 控制接口 | :SPI |
| 标准交期 | 24 weeks | 使用的IC/零件 | 16bit I/O port |
| 地址数量 | 8 | 其他规格 | :16bit |
| 印刷电路板数量 | 28 | 输入数量及类型 | 16 |
| 适用产品/相关产品 | 16-BitInput/Output | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
