VHR-7N

制造商	JST Mfg. Co., Ltd.
描述	CONN HOUSING VH 7POS 3.96MM WHT VH 3.96MM N TYPE HOUSING 7 WAY Conn Housing PL 7 POS 3.96mm Crimp ST Cable Mount Bag Plug; wire-board; female; PIN:7; w/o terminals; 3.96mm; for cable JST VH 系列 1 行 3.96mm 节距 7 路侧入、顶入母印刷电路板安装 PCB 壳体
分类	光电子学分立LED指示灯硬件/配件

对参数有疑问？问 AI 助手

商业参数

标准包装数量

500

合规参数

RoHS

Compliant

电气参数

额定电压	250V	最大额定电流	7A
连接器类型 - 电压输入	w/o terminals

机械参数

颜色	Natural	深度	13.3mm
间距	0.156" (3.96mm)	宽度	10.5mm
长度	27.66mm	重量	1.31 g
包装方式	Bulk	方向	侧入、顶入
触头类型	Female Socket	柱间距	3.96mm
安装类型	Free Hanging (In-Line)	连接器类型	Receptacle
紧固类型	Latch Lock	安装样式	for cable
排数	1	锁定特性	lock
壳体材料	PA 6	包装数量	1
连接器 - 电缆	plug	触点数	7
接触件端接	Crimp	位数	7
第一连接器安装特征	1x7

产品信息

SPG	1	备注	Contacts Not Provided
连接器性别	Female	系列	VH
适配器系列	VH	单元数量	1
适用产品/相关产品	Compact Power Connector

文档与媒体

PDF 文档

VH Connector (RoHS)

相关型号

SVH-21T-P1.1

JST Sales America Inc

CONN TERM CRIMP VH/NV 18-22AWG VH 3.96MM CONTACT 22-18 AWG REELED SVH-21T-P1.1 Contact; female; 0.33÷0.83mm2; VH; crimped; 3.96mm Crimp contact Female 22...18 AWG, SVH-21T-P1.1, JST JST SVH 系列母压接接线端子, 压接, 镀锡触点

¥0.0917

详情

SVH-41T-P1.1

JST Sales America Inc

CONN TERM CRIMP VH 16-20AWG TIN VH 3.96MM CONTACT 20-16 AWG REELED Contact; female; 0.5÷1.25mm2; VH; crimped; 3.96mm JST SVH 系列母压接接线端子, 压接, 镀锡触点

¥0.1375

详情

暂无图片

SVH-21GH-P1.1

JST Sales America Inc

CONN TERM CRIMP VH/NV 18-22AWG

¥0.7140

详情

SVH-21T-1.1

JST Sales America Inc

CONN TERM CRIMP VH/NV 18-22AWG

详情

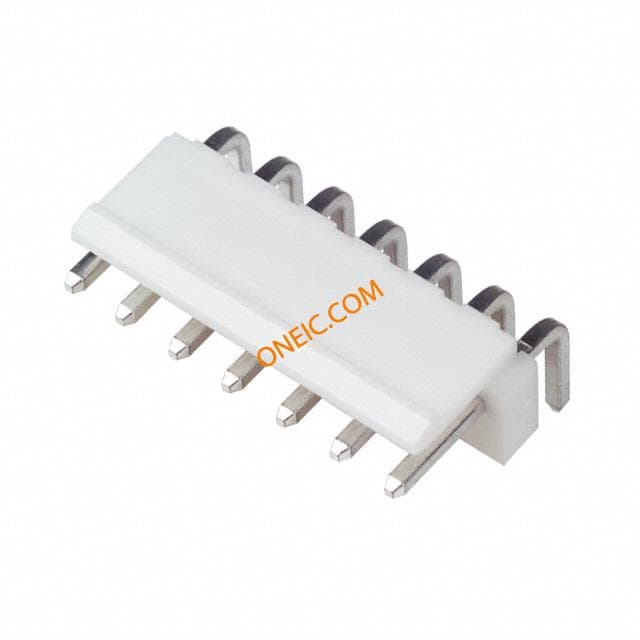

B7PS-VH(LF)(SN)

JST Sales America Inc

CONN HEADER VH SIDE 7POS 3.96MM JST VH Series 3.96mm Pitch 7 Way 1 Row Side Entry PCB Header, Solder Termination, 10A JST VH Series 3.96mm Pitch 7 Way 1 Row Right Angle PCB Header, Solder Termination, 10A Conn Wire to Board HDR 7 POS 3.96mm Solder RA Thru-Hole Box JST VH 系列 7路 3.96mm节距 (1排) 侧入 PCB 针座 , 焊接端接, 10A, 通孔

¥1.4464

详情

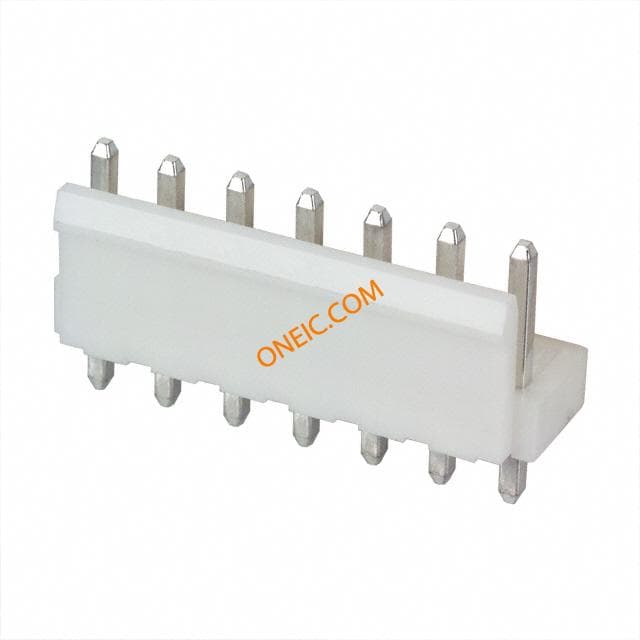

B7P-VH(LF)(SN)
