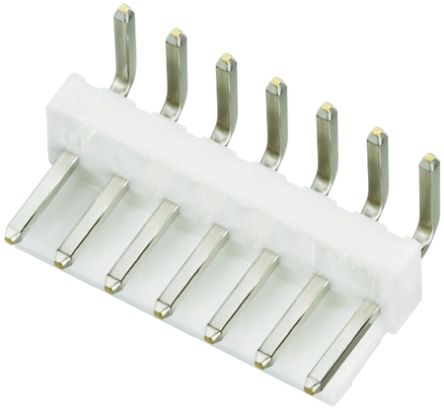

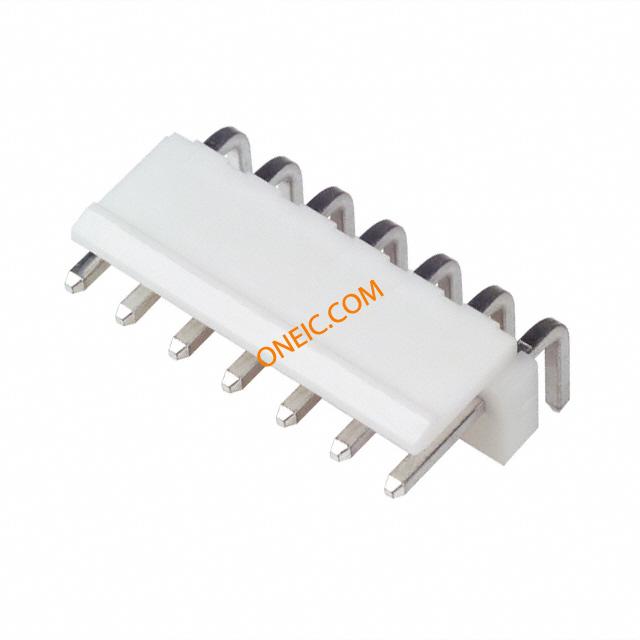

B7PS-VH(LF)(SN)
| 制造商 | |
| 描述 | CONN HEADER VH SIDE 7POS 3.96MM JST VH Series 3.96mm Pitch 7 Way 1 Row Side Entry PCB Header, Solder Termination, 10A JST VH Series 3.96mm Pitch 7 Way 1 Row Right Angle PCB Header, Solder Termination, 10A Conn Wire to Board HDR 7 POS 3.96mm Solder RA Thru-Hole Box JST VH 系列 7路 3.96mm节距 (1排) 侧入 PCB 针座 , 焊接端接, 10A, 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 250 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 250 V ac/dc | 接触电阻 | 20 mohm |
| 最大额定电流 | 10A | 最小供电电压 | 250VDC/250VAC |
机械参数
| 颜色 | Natural | 深度 | 14.9 mm |
| 间距 | 0.156" (3.96mm) | 高度 | 8.5 mm |
| 包装方式 | Bulk | 方向 | 侧入 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 外壳颜色 | White | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Tin |
| 紧固类型 | Friction Lock | 安装样式 | Through Hole |
| 排数 | 1 | 触头材料 | Tin Plated Brass |
| 壳体材料 | Polyamide 66 | 总长度 | 27.66 mm |
| 端接排数 | 焊接 | 触点数 | 7 |
| 位数 | 7 | 接触长度 - 配合 | 0.303" (7.70mm) |
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | VH | 覆盖范围 | 覆盖 |
| 产品特性 | Polarizing Key | 加载位置数 | All |
环境参数
| 工作温度 | -25C to 85C | ||
