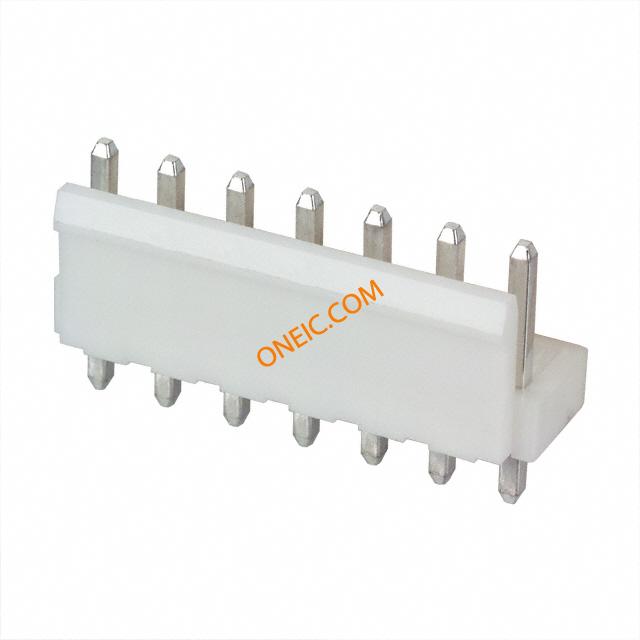

B7P-VH(LF)(SN)
| 制造商 | |
| 描述 | CONN HEADER VH TOP 7POS 3.96MM JST VH Series 3.96mm Pitch 7 Way 1 Row Top Entry PCB Header, Solder Termination, 10A JST VH Series 3.96mm Pitch 7 Way 1 Row Straight PCB Header, Solder Termination, 10A Conn Wire to Board HDR 7 POS 3.96mm Solder ST Thru-Hole Box JST VH 系列 3.96mm节距 7路 (1排) 顶入 PCB 针座, 焊接端接, 10A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 250 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 250 V ac/dc | 接触电阻 | 20 mohm |
| 最大额定电流 | 10A | 最小供电电压 | 250VDC/250VAC |
机械参数
| 颜色 | Natural | 深度 | 8.5 mm |
| 间距 | 0.156" (3.96mm) | 高度 | 10.9 mm |
| 包装方式 | Bulk | 方向 | 顶入 |
| 端接方式 | Solder | 触点形式 | Male Pin |
| 触头类型 | Male Pin | 外壳颜色 | White |
| 安装类型 | Through Hole | 连接器类型 | Header, Unshrouded |
| 接触镀层 | Tin | 紧固类型 | Friction Lock |
| 安装样式 | Through Hole | 排数 | 1 |
| 触头材料 | Tin Plated Brass | 壳体材料 | Polyamide 66 |
| 总长度 | 27.66 mm | 端接排数 | 焊接 |
| 板面高度 | 0.303" (7.70mm) | 触点数 | 7 |
| 位数 | 7 | 接触长度 - 配合 | 0.303" (7.70mm) |
| 每排/每行位置数 | All | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | VH | 产品特性 | Polarizing Key |
| 主要用途 | Polarizing Key | 输出配置 | Through Hole |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25C to 85C | ||
