点击放大查看

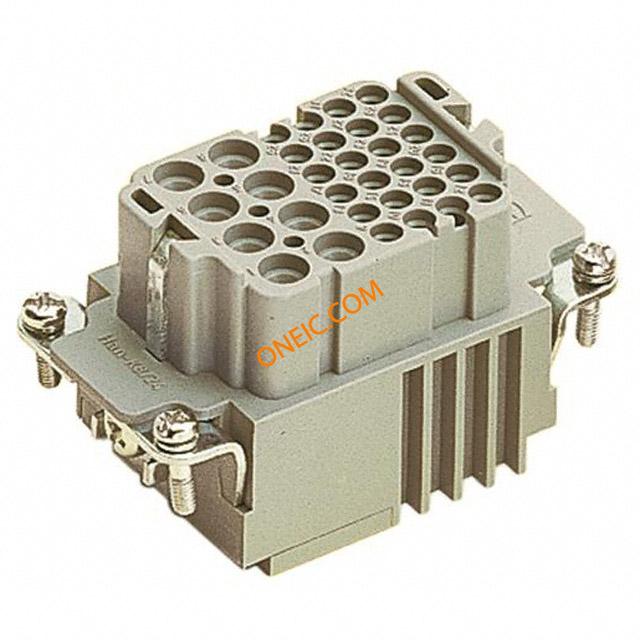

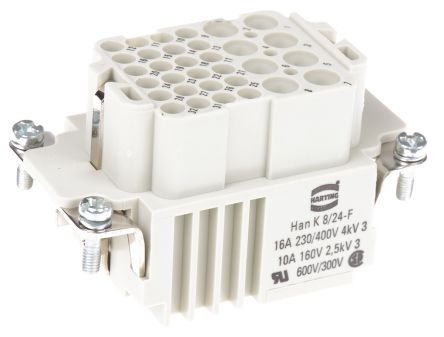

09380323101
| 制造商 | |
| 描述 | HAN K 8/24 POS. F INSERT CRIMP Heavy Duty Power Connectors FEMALE INSERT HAN 10B CRIMP TERM Han-Com(R) K 8/24P+E crimp socket insert HANK8/24POS.FINSERTCRIMP Connector: HAN; female; Han Com; PIN:32(8+24); size 10B Han HSC Female Insert: Han K 8/24 Position F Insert Crimp Harting Han Com, Han HSC, Han K 系列 32针 插座 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 032 09 09-38-032-3101 3101 38 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL94 HB |
电气参数
| 额定电压 | 400 V | 最大额定电流 | 16A |
| 连接器类型 - 电压输入 | w/o terminals | ||
机械参数
| 尺寸 | 10B | 颜色 | Gray |
| 重量 | 0.06 kg | 包装方式 | Bulk |
| 方向 | 直 | 重量（g） | 66.75000 |
| 触头类型 | Han®, Han® D | 连接器类型 | Insert without Contacts |
| 安装样式 | Straight | 封装形式 | size 10B |
| 插入力 | Female | 壳体材料 | Polyamide (PA), Nylon |
| 尺寸/外形 | 10B | 端接样式 | Crimp |
| 触点数 | 32 | 位数 | 8+24+Ground |
产品信息
| 类型 | CONNECTORS | 连接器性别 | Female |
| 系列 | Han C | 产品子类型 | Inserts |
| 适配器系列 | Han Com | 单元数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
相关型号
19300101541
Harting Technology Group
Connector Accessories Hood Heavy Duty Power Connectors METAL HOOD HAN 10B 1 LVR LCKING HAN 10B-GS-R-M25 HAN 10B HOOD SIDE ENTRY LC 2 PEGS M25 HAN10BHOODSIDEENTRYLC2PEGSM25 Enclosure: for Han connectors; Han; size 10B; for cable; angled Han B Hoods: Han B Hood Side Entry LC 2 Reels M25 Harting Han B 系列 侧入 电源连接器
09300100301
Harting Technology Group
Connector Accessories Housing Bulkhead Mounting Heavy Duty Power Connectors HAN 10B BULKHEAD MNT 2 LEVERS METAL HAN B BASE PANEL 2 LEVERS Low panel mnt hsg.,10B for 2 lever Housing,PowerConnector;Metal;TwoLeversHousing;93mmLx35mmW Enclosure: for Han connectors; Han; size 10B; with double latch Han B Housings: Han B Base Panel 2 levers Harting Han B 系列 电源连接器外壳
09380323001
Harting Technology Group
Conn Housing M 8Power/24Signal/1Ground POS Crimp ST Heavy Duty Power Connectors MALE INSERT HAN 10B CRIMP TERM HAN K 8/24 POS. M INSERT CRIMP Han-Com(R) 8/24P+E crimp skt insert Male HANK8/24POS.MINSERTCRIMP Connector: HAN; male; Han Com; PIN:32(8+24); size 10B; Inom 1:16A Han HSC Male Insert: Han K 8/24 Position M Insert Crimp Harting Han K 系列 33针 插头 电源连接器外壳
09150006202
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN D FEMALE AWG 18 SILVER PLATED CRIMP HAN D F CRIMP CONTACT AG AWG 18 Han-Com(R) crimp socket contact,1sq.mm Connector;FemaleInsert;SilverPlated18AWGCrimpContact;HanDDModular Contact; female; 1mm2; Han D; silver plated; crimped; 10A; 3um Han D Female Contact: Han D F Crimp Contact Ag AWG 18 Harting Han Contacts 系列 母座 压接触点 , 额定电流 10A/ 250 V, 适用于大负荷电源连接器
09330006220
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN E FEMALE AWG 20 SILVER PLATED CRIMP HAN E F CRIMP CONTACT AG 20AWG Han E F Crimp Contact Ag 0.5mm 20AWG CrimpPowerContact,SilverPlated,20AWG,Female Contact; female; 0.5mm2; Han E; silver plated; crimped; 16A; 1mΩ Han E Contacts Female: Han E F Crimp Contact Ag 0.5 mm/20AWG Harting Han Contacts 系列 母座 压接触点 , 额定电流 16A/ 830 V, 适用于大负荷电源连接器
09330006202
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN E FEMALE AWG 14 SILVER PLATED CRIMP HAN E F CRIMP CONTACT AG 14AWG Han-Com(R) crimp socket contact,2.5sq.mm CrimpPowerContact,SilverPlated,14AWG,Female HanEFcrimpcontact Contact; female; 2.5mm2; Han E; silver plated; crimped; 16A; 1mΩ Han E Contacts Female: Han E F Crimp Contact Ag 2.5 mm/14AWG Harting Han Contacts 系列 母座 压接触点 , 额定电流 16A/ 500 V, 适用于大负荷电源连接器
09330006207
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN E FEMALE AWG 12 SILVER PLATED CRIMP HAN E F CRIMP CONTACT AG 12AWG Han E Female Crimp Contact Ag 4 mm 12AWG HANEFCrimpContactAG4MM12AWG Contact; female; 4mm2; Han E; silver plated; crimped; 16A; 1mΩ Han E Contacts Female: Han E F Crimp Contact Ag 4 mm/12AWG Harting Han Contacts 系列 母座 压接触点 , 额定电流 16A/ 830 V, 适用于大负荷电源连接器

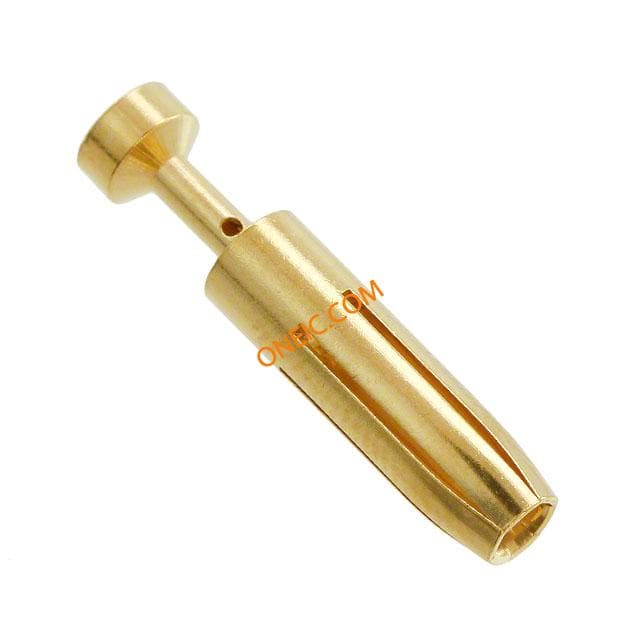

09330006217
