点击放大查看

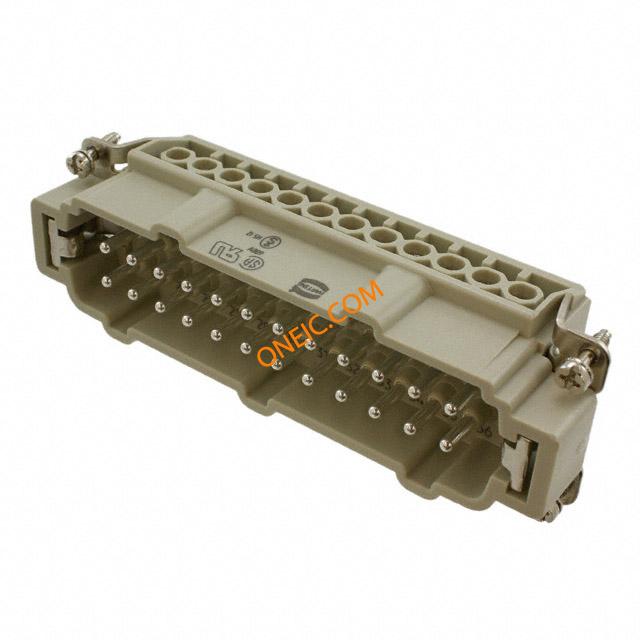

09330242611
| 制造商 | |
| 描述 | HAN E 24POS M INSERT SCREW 25-48 Heavy Duty Power Connectors HAN E 48P M SCREW SCREW TERMINATION Han E 25-48P+E plg insert,16A 400-500Vac Connector,MaleInsert,48Positions Connector: HAN; male; E; PIN:24; 24+PE; size 48B (2 x 24B); 16A Han E Male Insert: Han E 24 Position M Insert Screw 25-48 Harting Han E 系列 2行 49针 插头 电源连接器 , 电缆安装 |
| 分类 |
商业参数
| 零件号别名 | 024 09 09-33-024-2611 2611 33 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL94 V-0 |
电气参数
| 额定电压 | 600V | 最大额定电流 | 16A |
| 连接器类型 - 电压输入 | contact layout: 25-48 | ||
机械参数
| 尺寸 | 48B | 颜色 | Gray |
| 重量 | 0.11 kg | 包装方式 | Bulk |
| 方向 | 直 | 重量（g） | 114.50000 |
| 安装类型 | screw terminal | 连接器类型 | Insert |
| 接触镀层 | Silver | 排数 | 2 |
| 封装形式 | size 48B (2 x 24B) | 插入力 | Male |
| 触头材料 | Copper Alloy | 壳体材料 | Polycarbonate (PC) |
| 包装数量 | 3 | 端接样式 | Screw |
| 触点数 | 49 | 位数 | 24+Ground |
| 镀层厚度（通用） | 3µm | 绝缘材料 - 材质 | polycarbonate |
| 线规或范围 - mm² | 0.75...2.5mm2 | 触点材料 - 镀层 | silver plated |
| 第一连接器安装特征 | 24+PE | ||
产品信息
| SPG | 3 | 类型 | CONNECTORS |
| 连接器性别 | Male | 系列 | Han-E |
| CAD图纸 | 3D CAD Model | 产品子类型 | Housings |
| 适配器系列 | E | 单元数量 | 1 |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 125°C |
