点击放大查看

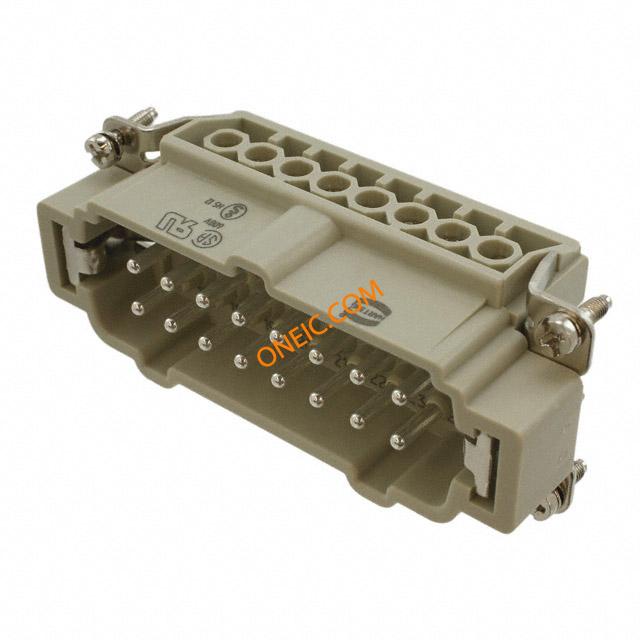

09330162611
| 制造商 | |
| 描述 | HAN 32E MALE INSERT (17-32) Heavy Duty Power Connectors HAN E 32P M SCREW SCREW TERMINATION Han E 17-32P+E plg insert,16A 400-500Vac Connector,MaleInsert,32Contacts Connector: HAN; male; E; PIN:16; 16+PE; size 32B (2 x 16B); 16A Han E Male Insert: Han 32E male insert (17-32) Harting Han E 系列 2行 16针 插头 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 016 09 09-33-016-2611 2611 33 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Compliant | 材料阻燃等级 | UL94 V-0 |
电气参数
| 测试电压 | 6kV | 额定电压 | 600V |
| 接触电阻 | 3mΩ | 最大额定电流 | 16A |
| 连接器类型 - 电压输入 | contact layout: 17-32 | ||
机械参数
| 尺寸 | 32B | 颜色 | Gray |
| 重量 | 0.09 kg | 包装方式 | Bulk |
| 方向 | 直 | 重量（g） | 86.00000 |
| 安装类型 | screw terminal | 连接器类型 | Insert |
| 接触镀层 | Silver | 排数 | 2 |
| 封装形式 | size 32B (2 x 16B) | 插入力 | Male |
| 触头材料 | Copper Alloy | 壳体材料 | Polycarbonate (PC) |
| 包装数量 | 5 | 端接样式 | Screw |
| 触点数 | 16 | 位数 | 16+Ground |
| 绝缘材料 - 材质 | polycarbonate | 线规或范围 - mm² | 1...2.5mm2 |
| 触点材料 - 镀层 | silver plated | 第一连接器安装特征 | 16+PE |
产品信息
| SPG | 5 | 类型 | CONNECTORS |
| 连接器性别 | Male | 系列 | HAN-E |
| CAD图纸 | 3D CAD Model | 产品子类型 | Housings |
| 适配器系列 | E | 单元数量 | 1 |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 125°C |
相关型号
09300160541
Harting Technology Group
Connector Accessories 9 POS Hood Metal Heavy Duty Power Connectors HAN 16B PG29 SIDE METAL HOOD CONN HAN 16B HOOD SIDE PG29 Han B Hood Side Entry 2 Pegs PG 29 HanBHoodSideEntry2PegsPG29 Enclosure: for Han connectors; Han; size 16B; for cable; angled Han B Hoods: Han B Hood Side Entry 2 Pegs PG 29 Harting Han B 系列 侧入 电源连接器
09300161540
Harting Technology Group
Connector Accessories 9 POS Hood Metal Heavy Duty Power Connectors HAN 16B PG21 SIDE METAL HOOD HAN 16B-HSE-R-PG21 Low type side entry 1lever hood,PG21 16B Hood;Metal;93.5mm;43mm;62.5mm;Pg21CableEntry Enclosure: for Han connectors; Han; size 16B; for cable; angled Han B Hoods: Han B Hood Side Entry LC 2 Reels PG 21 Harting Han B 系列 侧入 电源连接器
09300161420
Harting Technology Group
Connector Accessories 9 POS Hood Metal Heavy Duty Power Connectors HAN 16B PG21 TOP METAL HOOD HAN B HOOD TOP LC 4 PEGS PG 21 Low construction top entry hood,PG21 16B HANBHOODTOPENTRYLC4PEGSPG21 Enclosure: for Han connectors; Han; size 16B; for cable; straight Han B Hoods: Han B Hood Top Entry LC 4 Pegs PG 21 Harting Han B 系列 顶入 护罩

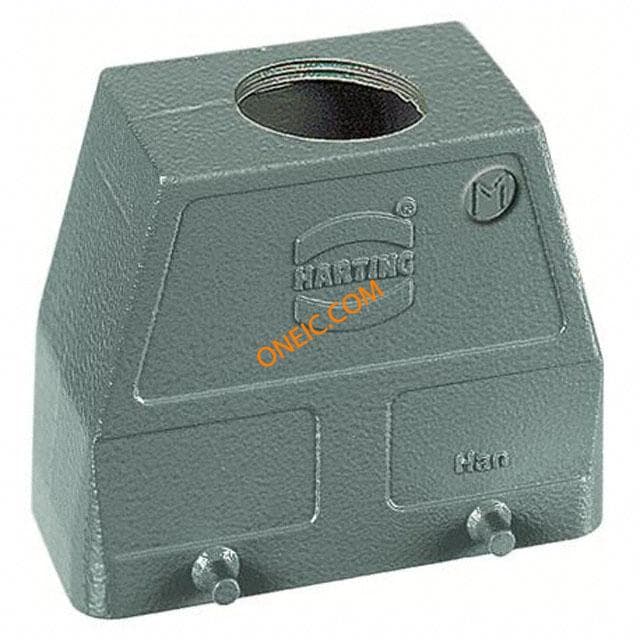

19300160427
