点击放大查看

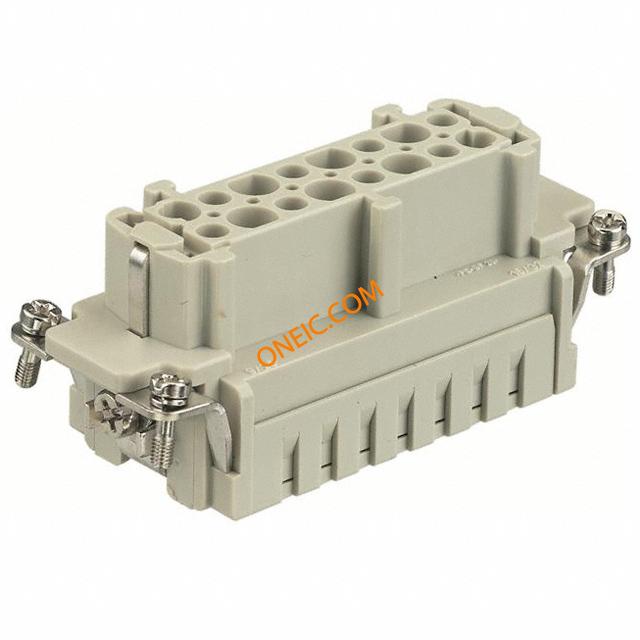

09330162716

制造商	HARTING Technology Group
描述	Conn Rectangular F 16 POS Crimp ST Panel Mount Heavy Duty Power Connectors HAN ES 16B FEMALE CAGE-CLAMP TERM HAN 16 ES-F INSERT Han ES 16P cageclamp skt insert,16A 500V Connector,FemaleInsert,16Contacts Connector: HAN; female; Han ES; PIN:16; 16+PE; size 16B; 16A; 500V Han E Female Insert: Han 16 ES-F insert Harting Han ES 系列 2行 16针插座电源连接器
分类	连接器解决方案重载连接器重载连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	016 09 09-33-016-2716 2716 33	产品类别	Heavy Duty Power Connectors
标准包装数量	1	工厂包装数量	10

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
材料阻燃等级	UL94 V-0

电气参数

额定电压	600V	最大额定电流	16A
最小输入电压	500V

机械参数

尺寸	16B	颜色	Gray
深度	35.6	高度	34
重量	0.09 kg	包装方式	Bulk
方向	直	端接方式	Crimp
重量（g）	92.00000	安装类型	Straight
连接器类型	Insert	接触镀层	Silver
排数	2	封装形式	size 16B
插入力	Female	触头材料	Copper Alloy
壳体材料	Polycarbonate (PC)	总长度	84.5
端接样式	Push In	第一触头极性	F
触点数	16	位数	16+Ground
镀层厚度（通用）	3µm	绝缘材料 - 材质	polycarbonate
线规或范围 - mm²	0.14...2.5mm2	触点材料 - 镀层	silver plated
第一连接器安装特征	16+PE

产品信息

类型	Rectangular	连接器性别	Female
系列	HAN-E	CAD图纸	3D CAD Model
产品子类型	Housings	适配器系列	Han ES
单元数量	1

环境参数

机械寿命

500cycles

工作温度

-40°C ~ 125°C
