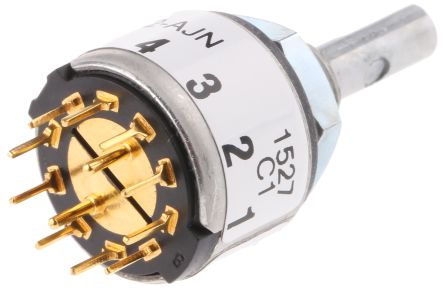

56SDP36-01-2-AJN

制造商	Grayhill, Inc.
描述	Switch Rotary DP Flatted Shaft Solder Lug 0.2A 115VAC 30VDC Rotary Switch, 200 mA, 30, 115V dc, V ac SWITCH, 2POLE, 5 POS ROTSWT56,36,2-5POS2P 56 Series DP 5 Position Adjustable Stop Single Deck Rotary Switch Grayhill 12位置旋转开关, 200 mA @ 30 V 直流, 30 V dc, 115 V ac
分类	开关旋转开关标准旋转开关

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85365007

电气参数

核心电压	:115V	额定电压	30 V
极数	:2	接触电阻	:100mohm
最大额定电流	0.2 A	最大触点电流	:200mA
最小输入电压	115 V	触点额定电流	200 mA
供电电压 (Vcc/Vdd)	:30V

机械参数

深度	12.7mm	宽度	12.7mm
高度	28.07mm	重量	0.016
端接方式	:Through Hole	螺纹尺寸	:1/4 28 UNF - 2A
安装类型	Panel Mount	端子类型	Solder Lug
行程角度	:36°	接触镀层	Silver/Nickel
旋转角度	:36°	轴直径	:3.18mm
触头材料	Brass	面板后深度	:12.37mm
外径	:12.7mm	触点数	2
位数	:5	开关驱动电平	DP
典型触点布局	DP	轴和轴承长度	:9.53mm
外壳与棱镜材料	Die Cast Zinc

产品信息

系列

:56

文档与媒体

PDF 文档

J-22-25.pdf
