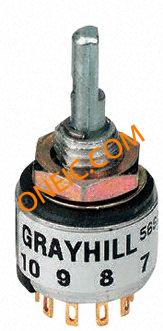

56SD36-01-2-AJN

制造商	Grayhill, Inc.
描述	Switch Rotary DP Flatted Shaft Solder Lug 0.2A 115VAC 30VDC ROTARY SWITCH 2 POLE 5POS ADJ Rotary Switch, 200 mA 5-Way , 30, 115V dc, V ac SWITCH, 2POLE, 5 POS Grayhill 10位置旋转开关, 200 mA @ 30 V 直流, 30 V dc, 115 V ac
分类	开关旋转开关标准旋转开关

商业参数

交货时间	63 Days	子类别	Switch Rotary
标准包装数量	Bulk

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85365007

电气参数

核心电压	:115V	额定电压	30 V
极数	:2	接触电阻	:100mohm
最大额定电流	0.2 A	最大触点电流	:200mA
最小输入电压	115 V	触点额定电流	200 mA
触点额定值 @ 电压	0.2A @ 30VDC	供电电压 (Vcc/Vdd)	:30V

机械参数

深度	12.7mm	宽度	12.7mm
高度	28.07mm	重量	0.012
方向	Vertical	端接方式	:Solder
螺纹尺寸	:1/4 28 UNF - 2A	致动器类型	Flatted (3.17mm dia)
安装类型	Panel Mount	端子类型	Solder Lug
行程角度	36°	接触镀层	Silver/Nickel
旋转角度	:36°	轴直径	:3.18mm
触头材料	Brass	端接样式	Solder Lug
面板后深度	:12.9mm	外径	:12.7mm
触点数	2	位数	2 ~ 5
开关驱动电平	DP	典型触点布局	DP
每层极数	2	轴和轴承长度	:9.53mm
外壳与棱镜材料	Die Cast Zinc

产品信息

系列	56	叠数	1
每层电路数	DP5T

文档与媒体

Rotary_56.pdf

56 Series

J-22-25.pdf

相关型号

56SD36-01-1-AJN

grayhill

Switch Rotary SP Flatted Shaft Solder Lug 0.2A 115VAC 30VDC ROTARY SWITCH SGL 200MA 0.5"DIA Rotary Switch, 200 mA 10-Way , 600V ac IP67 SWITCH, 1POLE, 10 POS, IP67 Switch,SINGLERotary,SolderLUGTerminalS,1/2"DIAMETER,1POLE,10PositionS Grayhill 10位置旋转开关, 200 mA, 600V ac, IP67

¥53.4240

详情

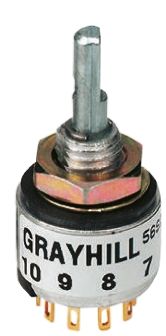

56SDP36-01-2-AJN
