点击放大查看

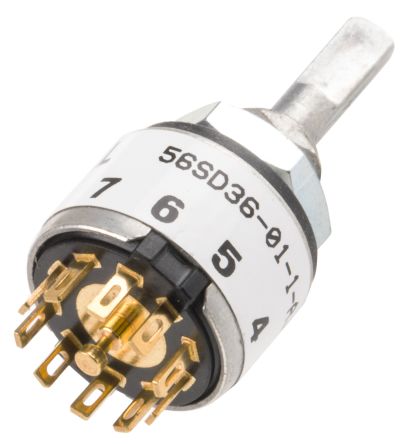

56SD36-01-1-AJN

制造商	Grayhill, Inc.
描述	Switch Rotary SP Flatted Shaft Solder Lug 0.2A 115VAC 30VDC ROTARY SWITCH SGL 200MA 0.5"DIA Rotary Switch, 200 mA 10-Way , 600V ac IP67 SWITCH, 1POLE, 10 POS, IP67 Switch,SINGLERotary,SolderLUGTerminalS,1/2"DIAMETER,1POLE,10PositionS Grayhill 10位置旋转开关, 200 mA, 600V ac, IP67
分类	开关旋转开关标准旋转开关

对参数有疑问？问 AI 助手

商业参数

其他名称

Q2532648

标准包装数量

Bulk

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85365007

电气参数

核心电压	:115V	额定电压	30 V
极数	:1	接触电阻	:100mohm
最大额定电流	0.2 A	最大触点电流	:200mA
绝缘电阻	:10000Mohm	最小输入电压	115 V
开关功能/额定值	:Off-On	触点额定电流	200 mA
触点额定值 @ 电压	0.2A @ 30VDC	供电电压 (Vcc/Vdd)	:30V

机械参数

高度	28.07mm	重量	0.016
直径	12.7mm	方向	Vertical
端接方式	:Solder	螺纹尺寸	:1/4 28 UNF - 2A
致动器类型	Flatted (3.17mm dia)	安装类型	Panel Mount
端子类型	Solder Lug	行程角度	36°
接触镀层	Silver/Nickel	安装样式	Panel
旋转角度	:36°	轴直径	:3.18mm
触头材料	Brass	尺寸/外形	12.7 x 28.07mm
端接样式	Solder Lug	面板后深度	:12.9mm
外径	:12.7mm	触点数	1
位数	2 ~ 10	开关驱动电平	SP
典型触点布局	SP10T	每层极数	1
轴和轴承长度	:9.53mm	外壳与棱镜材料	Tin Zinc Plated Die Cast Zinc

产品信息

类型	Rotary	系列	:1190397
制造商全称	56Series	叠数	1
每层电路数	SP10T

环境参数

密封等级	IP67	机械寿命	10000Operations
NEMA 机架尺寸	:IP67

文档与媒体

PDF 文档

1669965.pdf
