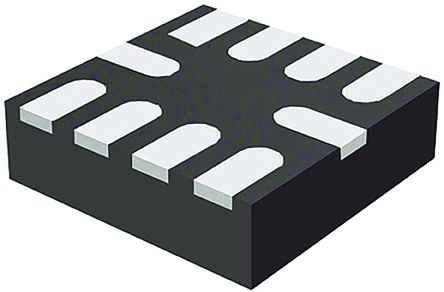

TS3USB221ARSER

制造商	Texas Instruments Incorporated
描述	Analog Multiplexer Single 1:2 10-Pin UQFN T/R Power Switch ICs - USB ESD Prot,Hi Spd USB 2.0 1:2 Mux/Demux Sw IC USB SWITCH DUAL 1X2 10QFN MUX/DEMUX USB SWITCH, ESD PRO, 10QFN IC, ANALOG MUX/DMUX, 1 X 2, QFN-10 ESD Protected,High-Speed USB 2.0 (480-Mbps) 1:2 Multiplexer/Demultiplexer Switch Texas Instruments 模拟开关, 双单刀双掷, 480MBps, 2.3 → 3.6 V电源电压, 10针 UQFN封装 USB Switch ICs ESD Prot,Hi Spd USB 2.0 1:2 Mux/Demux Sw
分类	光电子学光电子配件光电子配件

对参数有疑问？问 AI 助手

商业参数

其他名称	296-24019-2	产品类别	Power Switch ICs - USB
标准包装数量	Cut Tape	工厂包装数量	3000
标准封装名称	QFN

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85423990
零件状态	ACTIVE	抗辐射加固	No

电气参数

电路	2 x 1:2	输入信号	Yes
开启时间	50@2.5V ns	输入功率	Single
数据速率（最大）	480 Mbps	输出电流	30µA
供电电流	0.03@3.6V@-40C to 85C	关断延迟时间	23@2.5V ns
输入数量	4	供电电压	2.3 V
输出数量	2	供电类型	Single
传播延迟	:0.25ns	通道数量	1
最大额定电流	Catalog	供电电源	Single Supply
导通电阻（最大）	6@3.3V Ohm	电源电压范围（典型）	Not Required V
开关时间（Ton, Toff）（最大）	23 ns	最大传播延迟 @ V, 最大CL	0.25(Typ)@3.3V@-40C to 85C\|0.25(Typ)@2.5V@-40C to 85C ns
多路复用/解复用电路	1:2

机械参数

宽度	1.55(Max)	重量	0.0001
带宽	900 MHz	包装方式	Reel
引脚样式	No Lead	端接方式	:SMD
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:10	封装形式	10UQFN
冷却的封装	uQFN	材料表面处理	:MSL 1 - Unlimited
总长度	2.05(Max)	包装数量	UQFN
位数	10	外壳尺寸-插件	0.55(Max)
供应商器件封装	10-UQFN (2.0x1.5)

产品信息

类型	Analog Multiplexer	已删除	Compliant
功能	USB Switch	软件	SCDS277A
基本单元	:3	配置	Single 1:2
开关特性	:2	电路数	:2
开关数量	Dual	使用的IC/零件	View
印刷电路板数量	10

环境参数

测试温度

-40 to 85

工作温度

+ 85 C

文档与媒体

PDF 文档

PDF 文档

PDF 文档

在线文档
