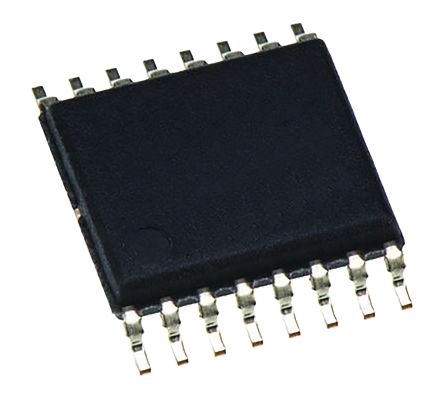

点击放大查看
SN74CB3Q3253PW
| 制造商 | Texas Instruments Incorporated |
| 描述 | Multiplexer/Demultiplexer Bus Switch 1-Element CMOS 8-IN 16-Pin TSSOP Tube IC MUX/DEMUX FET DUAL 16-TSSOP Multiplexer Switch ICs Dual 1-of-4 FET Mltplxr/Demltplxr LOGIC, MUX/DEMUX FET DUAL, 16TSSOP Dual 1-of-4 FET Multiplexer/Demultiplexer 2.5-V/3.3-V Low-Voltage High-Bandwidth Bus Switch Texas Instruments 多路复用器/多路分离器, 双 4:1, 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Multiplexer Switch ICs | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 90 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电路 | 2 x 4:1 | 电压 | 2.5 3.3 |
| 输入类型 | TTL/CMOS | 逻辑类型 | CB3Q |
| 输出类型 | CMOS | 位数 | 8 |
| 额定电压 | 2.5|3.3 V | 供电电流 | 0.6 mA |
| 输入数量 | 8 | 供电电压 | 2.3 V ~ 3.6 V |
| 输出数量 | 2 | 通道数量 | 1 Channel |
| 元件数量 | 1 | 最大额定电流 | Catalog |
| 输出1频率 | 500 | 施密特触发器输入 | No |
| 供电电源 | Single Supply | 开关功能/额定值 | SPDT |
| 最小供电电压 | 3.6 V | 传播延迟（最大） | 6.7 |
| 静态电流 (Iq) | 2000 uA | 传播延迟时间 | 0.18 ns |
| 静态电流（最大） | 2 | 导通电阻（最大） | 4.5(Typ) Ohm |
| 输出高/低电流 | 64 mA | 最大传播延迟 @ V, 最大CL | 0.18@3.3V ns |
| 传播延迟 tpLH / tpHL（最大） | 0.18 | ||
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.002183 oz |
| 带宽 | 500 MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5.1(Max) | 包装数量 | TSSOP |
| 位数 | 16 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 16-TSSOP | ||
产品信息
| 类型 | FET Multiplexer/Demux | 系列 | SN74CB3Q3253 |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS | 产品特性 | IOFF |
| 功能 | Multiplexer/Demultiplexer Bus Switch | 软件 | SCDS145B |
| 技术 | CMOS | 配置 | 2 x 4:1 |
| 功能框图 | alt_scds145b.gif | 开关数量 | 2 |
| 射频系列/标准 | CB3Q | 使用的IC/零件 | View |
| 独立电路数 | 1 | 印刷电路板数量 | 16 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
