TPS61085DGKT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Up 2.3V to 6V 8-Pin VSSOP T/R IC REG BOOST ADJ 2A 8VSSOP Voltage Regulators - Switching Regulators 650kHz 1.2MHz Step- Up DC-DC Converter IC, DC-DC CONVERTOR, 1.2MHZ, VSSOP-8 IC, STEP-UP DC-DC CONV 8-MSOP 18.5V, 2A, 650kHz / 1.2MHz Step-Up DC-DC Converter w/ Forced PWM Mode Texas Instruments 升压转换器, 2A, 可调输出, 2.8 → 18.5 V, 1200 kHz, 8针 MSOP封装 Switching Voltage Regulators 650kHz 1.2MHz Step- Up DC-DC Converter |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-23550-2 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | 250 | 工厂包装数量 | 250 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Current Mode |
| 频率 | :1.2MHz | 占空比 | 90 |
| 输出类型 | Adjustable | 稳压器类型 | :Step Up (Boost) |
| 额定电压 | 2.8 to 18.5 V | 电源调整率 | 0.0002(Typ) %/V |
| 负载调整率 | 0.11(Typ) %/A | 输出电流 | 2 A |
| 供电电压 | 2.3 to 6 V | 输出数量 | 1 |
| 稳压器拓扑 | Step Up | 开关电流 | 2 |
| 开关稳压器 | Yes | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 1200(Typ)|650(Typ) kHz |
| 同步整流 | No | 最小输入电压 | 2.8 V ~ 18.5 V |
| 静态电流 (Iq) | 0.07 | 直流输入电压（最小） | 2.3 V |
| 关态电流（最大） | 1 | 电压输出差（典型值）@ 距离 | :2.8V |
机械参数
| 宽度 | 3 mm | 重量 | 0.000935 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8VSSOP | 冷却的封装 | VSSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 3.1(Max) |
| 包装数量 | VSSOP | 位数 | 8 |
| 外壳尺寸-插件 | 0.95(Max) | 供应商器件封装 | 8-VSSOP |
产品信息
| 类型 | Step Up | 系列 | TPS61085 |
| 产品特性 | Frequency Synchronization | 软件 | SLVS859B |
| 拓扑 | Boost | 基本单元 | :61085 |
| 图案编号 | Y | 功能框图 | fbd_slvs859b.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
文档与媒体
相关型号

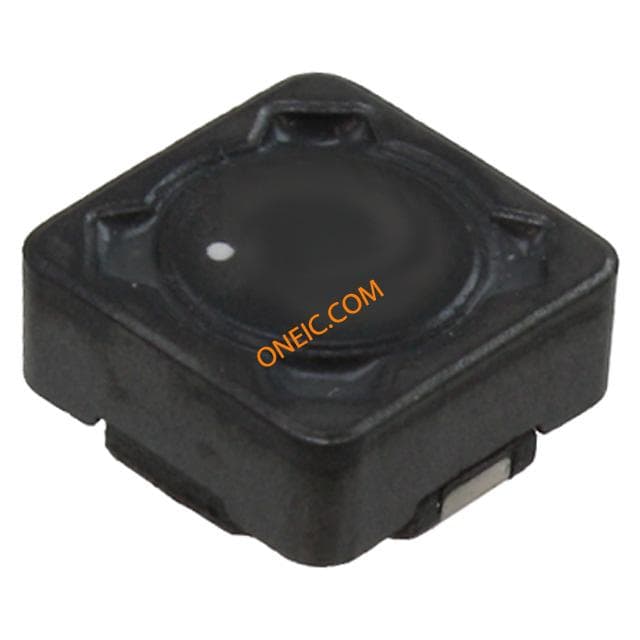

744778910
