首页产品分类集成电路嵌入式微控制器数字信号处理器与控制器TMS320F2812ZHHA

点击放大查看

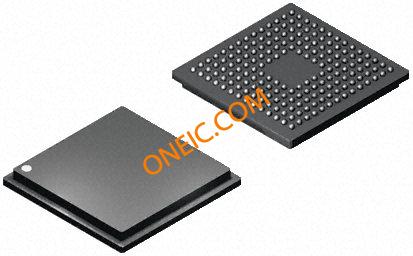

TMS320F2812ZHHA

制造商	Texas Instruments Incorporated
描述	DSP Fixed-Point 32-Bit 150MHz 150MIPS 179-Pin BGA MICROSTAR IC MCU 32BIT 256KB FLASH 179BGA TMS320F2812ZHHA, 32bit Digital Signal Processor 150MHz 256kb Flash EEPROM, 36kb RAM, 179-Pin BGA MICROSTAR Digital Signal Processors & Controllers - DSP, DSC 32-Bit Digital Sig Controller w/Flash DSC, 32BIT, 256K FLASH, C28X, 179BGA 32-Bit Digital Signal Controller with Flash Texas Instruments 32bit 数字信号处理器 DSP, 150MHz, 256 kB ROM 闪存 EEPROM, 36 kB RAM, 179针 BGA MICROSTAR封装
分类	集成电路嵌入式微控制器数字信号处理器与控制器

对参数有疑问？问 AI 助手

商业参数

产品	DSPs	商标名	C2000
其他名称	296-18338	产品类别	Digital Signal Processors & Controllers - DSP, DSC
标准包装数量	Trays	工厂包装数量	160
标准封装名称	BGA

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No

电气参数

GPIO	56	转速	150 MHz
定时器	3 32-Bit GP 1 WD	RAM 大小	36 KB
内核大小	32-Bit	核心类型	TMS320
频率	150	接口	:CAN, SCI, SPI
时钟速率	150 MIPS	存储器容量	36 KB
I/O 数量	56	核心电压	:1.8V
额定电压	1.9 V, 3.3 V	时钟频率	150 MHz
数据转换器	A/D 16x12b	最大频率	150MHz
振荡器类型	Internal	串行协议	2
供电电压	1.9\|3.3 V	RS-232（422、485）	1
模拟输入/输出	1 16-Ch 12-Bit	程序存储器大小	256 KB
程序存储器类型	Flash	工作频率	:135MHz
最小供电电压	1.81/3.14 V	供电电压 (Vcc/Vdd)	1.81 V ~ 2 V
峰值脉冲电流（8/20µs）	150

机械参数

宽度	12mm	高度	0.9mm
长度	12mm	重量	0.011916 oz
包装方式	Tray	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:179
封装形式	179BGA MICROSTAR	冷却的封装	BGA MICROSTAR
材料表面处理	:MSL 3 - 168 hours	总长度	12
包装数量	BGA MICROSTAR	尺寸/外形	12 x 12 x 0.9mm
位数	179	外壳尺寸-插件	0.9
核心数/总线宽度	32 Bit	脉冲宽度失真（最大）	16

产品信息

SPI	1	格式	Fixed Point
系列	TMS320F2812	功能	C28x
软件	SPRS174T	闪存大小	:256KB
外设	DMA, POR, PWM, WDT	架构	Harvard
连接性	CAN, EBI/EMI, McBSP, SCI, SPI, UART/USART	可编程性	Yes
数字格式	Fixed-Point	核心处理器	C28x
指令类型	Fixed Point	功能框图	fbd_sprs174t.gif
使用的IC/零件	View	其他规格	150
印刷电路板数量	179

环境参数

测试温度	-40 to 85	工作温度	-40°C ~ 85°C
结工作温度	85C

文档与媒体

PDF 文档

QFP/BGA Packages Wire Diameter 24/May/2013

PDF 文档

tms320f2812.pdf
