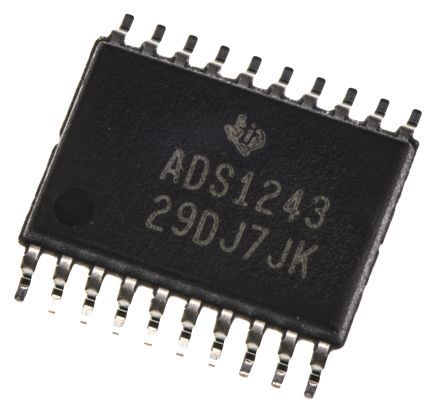

ADS1243IPWT
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single Delta-Sigma 15sps 24-bit Serial 20-Pin TSSOP T/R Analog to Digital Converters - ADC 24-Bit ADC 4 Ch Single ADC Delta-Sigma 15sps 24-bit Serial 20-Pin TSSOP T/R IC ADC 24-BIT SER PROGBL 20TSSOP ADC, 24BIT, 15SPS, TSSOP-20 24-Bit ADC, 8 Ch, PGA 1:128, 50/60 Hz Notch, 0.6 mW Power Consumption Texas Instruments , 24 位 ADC, 差分输入, 串行接口, 20针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | ADS1243IPWTTR | 产品类别 | Analog to Digital Converters - ADC |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Serial (3-Wire, 4-Wire, SPI) | 线性度 | �1LSB |
| 输入类型 | Voltage | 分辨率 | 24 Bit |
| 输入信号 | Single-Ended|Differential | INL/DNL（LSB） | ±0.0015%FSR |
| 输入功率 | Single | 额定功率 | 1.9 W |
| 转换器类型 | General Purpose | 数据接口 | Serial, SPI™ |
| 输入极性 | Bipolar | 位数 | 24 |
| 基准类型 | Ext | 额定电压 | ±1.25V/±2.5V |
| 数据速率（最大） | 15 SPs | 额定电压值 | �1.25/�2.5 |
| 输出电流 | :960µA | 输入数量 | 8 |
| 供电电压 | 2.7 V to 5.25 V | 分辨率（位） | :24bit |
| 电压基准 | 0.1 V to 5 V | 通道数量 | 8 |
| 元件数量 | 1 | 采样频率 | 15 sps |
| 模拟输入/输出 | 5.25 | 最大额定电流 | Catalog |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 平均正向功率 | 0.6 | 最大功耗 | 1.9 mW |
| 差分非线性 | ±1LSB | 数字供电电压 | 5.25 |
| 采样率（每秒） | 0.015 KSPS | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | Yes |
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.002716 oz |
| 包装方式 | Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :20 | 封装形式 | 20TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 6.6(Max) | 包装数量 | TSSOP |
| 位数 | 20 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 20-TSSOP | ||
产品信息
| 系列 | ADS1243 | 软件 | SBAS235H |
| 架构 | Delta-Sigma | 功能框图 | fbd_sbas235h.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 20 |
| A/D转换器数量 | 8|4 | 输入数量及类型 | 7 Single-Ended, Unipolar; 4 Differential, Unipolar |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | + 85 C |
