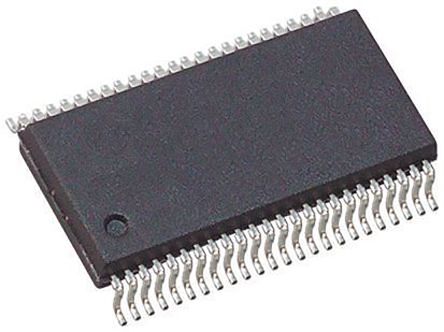

SN74LVC16373ADGGR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Latches Tri-St 16bit D-Type Latch Transparent 3-ST 16-CH D-Type 48-Pin TSSOP T/R IC TRANS D-TYP LATCH 3ST 48TSSOP IC, 16BIT D-LATCH, 3-STATE, TSSOP-48 LATCH, D, TRANSPARENT, TRI STATE, TSSOP 16-Bit Transparent D-Type Latch With 3-State Outputs Texas Instruments , 弹簧锁, 透明闭锁 D 型, 三态输出, 1.65 → 3.6 V, 48针 TSSOP封装 |
| 分类 |
商业参数
| 其他名称 | 296-13241-2 | 产品类别 | Latches |
| 标准包装数量 | 2,000 | 工厂包装数量 | 2000 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | Yes | 电路 | 8:8 |
| 电压 | 1.8 2.5 2.7 3.3 | 输入类型 | CMOS TTL |
| 逻辑类型 | LVC | 输出类型 | 3-State |
| 位数 | 16 | 额定电压 | 1.65 |
| 输出电流 | :24mA | 输入数量 | 16 |
| 供电电压 | 1.65 V ~ 3.6 V | 输出数量 | 16 |
| 传播延迟 | :4.2ns | 通道数量 | 16 |
| 元件数量 | 2 | 最大额定电流 | Catalog |
| 输出1频率 | 100 | 施密特触发器输入 | No |
| 最小供电电压 | 1.65 V | 传播延迟（最大） | 7.1 |
| 传播延迟时间 | 2.1ns | 静态电流（最大） | 0.02 |
| 输出高/低电流 | 24mA, 24mA | 空闲电流，典型值 @ 25°C | 0.02 |
| 输出源/灌电流 | 24/-24 | 传播延迟 tpLH / tpHL（最大） | 6.4 4.2 4.9 |
机械参数
| 宽度 | 6.2(Max) | 重量 | 0.007873 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :48 | 封装形式 | 48-TFSOP (0.240", 6.10mm Width) |
| 冷却的封装 | TSSOP | 锁定特性 | :Transparent |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 12.6(Max) |
| 包装数量 | TSSOP | 位数 | 48 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 48-TSSOP |
产品信息
| 类型 | D-Type | 系列 | SN74LVC16373A |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS | 极性 | Non-Inverting |
| 软件 | SCAS755B | 面类型（如正面、磨面） | Transparent |
| 技术 | CMOS | 电路数 | 8 |
| 射频系列/标准 | LVC | 使用的IC/零件 | View |
| 独立电路数 | 2 | 印刷电路板数量 | 48 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 85°C |
