LMZ13608TZ/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Module DC-DC 1-OUT 0.8V to 6V 8A 40W 11-Pin TO-PMOD EP Rail IC BUCK SYNC ADJ 8A TO-PMOD-11 Voltage Regulators - Switching Regulators 8A Pwr Mod 8A SIMPLE SWITCHER® Power Module with 36V Maximum Input Voltage Texas Instruments 降压 直流-直流转换器, 8A, 可调输出, 0.8 至 6 V, 350 kHz, 11针 TO-PMOD封装 Switching Voltage Regulators 8A Pwr Mod |
| 分类 |
商业参数
| 商标名 | SIMPLE SWITCHER | 其他名称 | LMZ13608TZNOPB |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 32 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | 占空比 | 85 |
| 效率 | 93% | 输出类型 | 可调整的 |
| 最大功率 | 40W | 输出功率 | 40 W |
| 稳压器类型 | 是 | 额定电压 | 0.8 to 6 V |
| 开通延迟时间 | Adjustable | 负载调整率 | 1 mV/A |
| 输出电流 | 8 A | 供电电压 | 6 V |
| 输出数量 | 1 | 最大功率（瓦特） | 40W |
| 最大额定电流 | 8A | 开关频率 | 350 kHz |
| 最小输入电压 | 0.8 ~ 6 V | 输出电压（最大） | 6 V |
| 电压负载调整率 | ±0.2 % | 输出电压（最小/固定） | 0.8 V |
| 共模瞬态抗扰度（最小） | Automotive | ||
机械参数
| 深度 | 15 mm | 宽度 | 15mm |
| 高度 | 5.9 mm | 长度 | 15mm |
| 包装方式 | Rail | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 11 |
| 封装形式 | 11TO-PMOD EP | 总长度 | 15 mm |
| 包装数量 | TO-PMOD EP | 尺寸/外形 | 0.77" L x 0.28" W x 0.40" H (19.7mm x 7.1mm x 10.2mm) |
| 位数 | 11 | 外壳尺寸-插件 | 5.9 |
产品信息
| 类型 | Step Down | 系列 | LMZ13608 |
| 产品特性 | EMI Tested Enable Tracking | 软件 | SNVS710G |
| 制造商全称 | SIMPLE SWITCHER | 图案编号 | Y |
| 开发套件 | LMZ13608EVAL/NOPB | 使用的IC/零件 | View |
| 照明功能 | 降压控制器 | 印刷电路板数量 | 11 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 125°C |
| 结工作温度 | 125C | ||
文档与媒体
相关型号
PTN04050CAD
texas instruments
Module DC-DC 1-OUT 5V to 15V 2.4A 12W 4-Pin DIP Module REG SW 5-15V 2.4A HORZ T/H PTN04050CAD, DC-DC Power Supply Module 5.5V Input,, 4-Pin, DIP Module DC/DC Converters 12W 3.3/5V In Wide Adj Out Boost Cnvtr IC, ISR 12W, 4050, DIL MODULE-4 12-W, 3.3/5-V Input, Wide Adjust Output Boost Converter 直流-直流电源模块, 2.4A, 600 kHz, 4针 DIP 模块封装
LMZ13608TZ/NOPB
texas instruments
Module DC-DC 1-OUT 0.8V to 6V 8A 40W 11-Pin TO-PMOD EP Rail IC BUCK SYNC ADJ 8A TO-PMOD-11 Voltage Regulators - Switching Regulators 8A Pwr Mod 8A SIMPLE SWITCHER® Power Module with 36V Maximum Input Voltage Texas Instruments 降压 直流-直流转换器, 8A, 可调输出, 0.8 至 6 V, 350 kHz, 11针 TO-PMOD封装 Switching Voltage Regulators 8A Pwr Mod
LMZ13608EVAL/NOPB
Texas Instruments
Power Management IC Development Tools LMZ13608 EVAL BOARD BOARD EVAL LMZ13608 LMZ13608EVAL/NOPB EVALUATION MODULE EVAL BOARD, LMZ13608, ADJ, 8A, STEP-DOWN REGULATOR Texas Instruments SIMPLE SWITCHER 套件 LMZ13608 电源模块 评估测试板

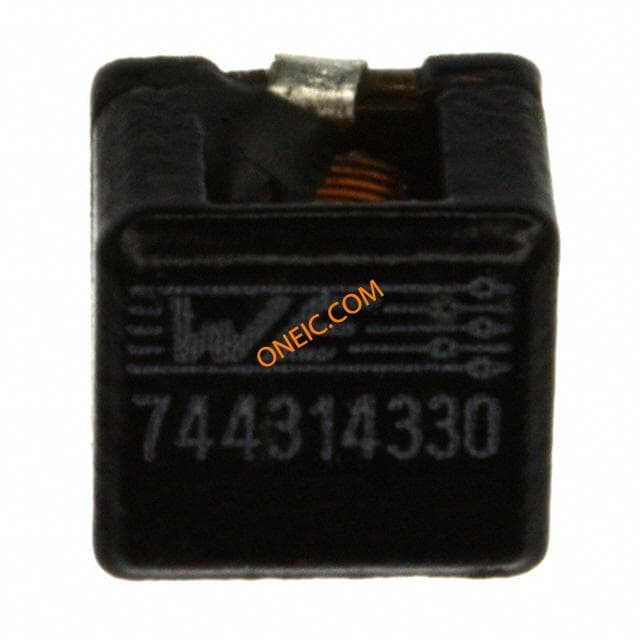

744314330
