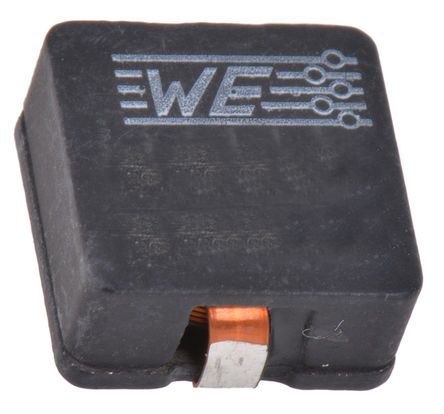

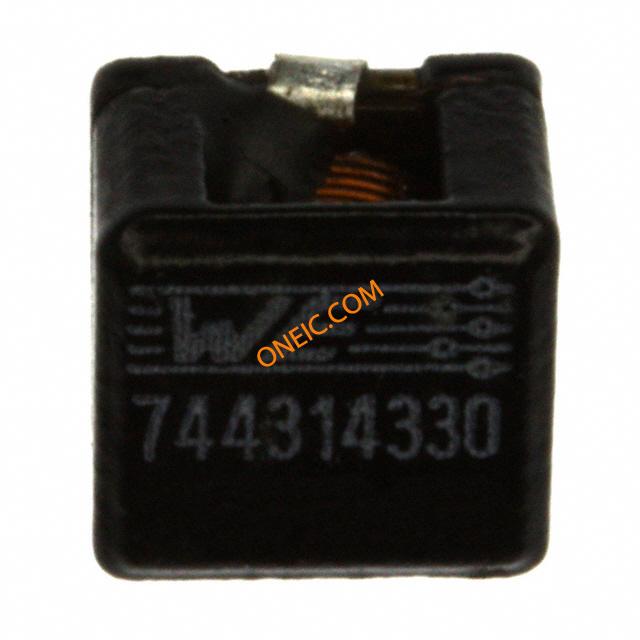

744314330

制造商	Würth Elektronik GmbH & Co. KG
描述	固定インダクタ WE-HCI Inductor 3.3uH 100kHz 9A Power Choke Shielded Wirewound 3.3uH 20% 100KHz 9A 9mOhm DCR T/R INDUCTOR POWER 3.3UH 9.0A SMD Inductor SMD high current WE-HCI 3.3uH Fixed Inductors WE-HCI Inductor 3.3uH 100kHz 9A INDUCTOR, SMD, HIGH CURRENT 3.3UH Wurth WE-HCI 系列屏蔽 WE-Superflux芯材绕线贴片电感器, 3.3 μH ±20%, 9A Idc
分类	电感元件固定电感器固定电感器

对参数有疑问？问 AI 助手

商业参数

产品	High Current Inductors	其他名称	732-1160-2
标准包装数量	1,000	工厂包装数量	1000

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85045095
保护特性	Shielded

电气参数

核心类型	:Shielded	容差	20%
电感量	3.3u	量程（°/s）	:WURTH ELEKTRONIK - WE-HCI Series
测试频率	100kHz	电感量范围	:± 20%
直流电阻（DCR）	9 mOhm	最大额定电流	9A
直流电阻（DCR）（最大）	:9000µohm	自谐振频率	65MHz
饱和电流（Isat）	:8A	串联饱和电流	8A
初始电阻（最小）	9mΩ	通态电流（It (RMS)）（最大）	:9A

机械参数

深度	6.9mm	宽度	6.9 mm
高度	4.8mm	长度	7mm
重量	0.0016	包装方式	Tape and Reel
屏蔽	Shielded	屏蔽类型	Yes
磁芯材料	WE-Superflux	安装类型	Surface Mount
引脚数	:2	封装形式	Non Standard
总长度	7.2	尺寸/外形	0.272" L x 0.272" W (6.90mm x 6.90mm)
端接样式	SMD/SMT	总体尺寸	:7mm x 6.9mm x 4.8mm
安装高度（最大）	0.197" (5.00mm)

产品信息

类型	Power Choke	系列	WE-HCI
技术	Wirewound

环境参数

工作温度

-40°C ~ 150°C

文档与媒体

在线文档

在线文档

在线文档

PDF 文档

PDF 文档

PDF 文档

相关型号

XRP7714EVB

Exar

Power Management IC Development Tools Eval Board for XRP7714 Series Evaluation Board For Quad Channel Digital PWM Step Down Controller BOARD EVAL FOR XRP7714 Development Kit, Power Management With Evaluation Board for XRP7714 XRP7714, PWM CONTROLLER, EVAL BOARD EXAR

¥778.6000

详情

XRP7708EVB

Exar

Power Management IC Development Tools Evaluation Board for XRP7708 Series Evaluation Board For Quad-Output Digital PWM Buck Controller Supporting High Current Loads EVAL BOARD FOR XRP7708 Development Kit, Power Management With Evaluation Board for XRP7708 EXAR

¥437.7840

详情

XRP7714ILB-F

Exar

Voltage Mode PWM Controllers 4Ch Digital Pwr Cntr w/LDO prog. thru PC DC DC Cntrlr Quad-OUT DPWM DC to DC Controller/Step Down 4.75V to 25V Input 40-Pin TQFN EP Bulk IC REG 5OUT BCK/LINEAR 40TQFN XRP7714ILB-F, PWM Soft Switching Controller, Quad DC/DC Converter, Switching Regulator, 1.5MHz, 40-Pin TQFN Switching Controllers 4Ch Digital Pwr Cntr w/LDO prog. thru PC DIGITAL POWER, CNTRL, 4CH, 40QFN Digital Power Controller TQFN-40, XRP7714ILB-F, Exar , 4输出 PWM 软切换控制器, 直流至直流转换器和开关稳压器, 1500 kHz, 40针 TQFN封装

¥29.3760

详情

XRP7708ILB-F

Exar

DC DC Cntrlr Quad-OUT DPWM DC to DC Controller/Step Down 6.5V to 20V Input 40-Pin TQFN EP Bulk IC REG 5OUT BCK/LINEAR 40TQFN XRP7708ILB-F, PWM Soft Switching Controller, Quad DC/DC Converter, Switching Regulator, 8A 1.5MHz, 40-Pin TQFN Switching Controllers 4Ch Digital Pwr Cntr w/LDO prog. thru I2C DIGITAL POWER, CNTRL, 4CH, 40QFN

¥33.3880

详情

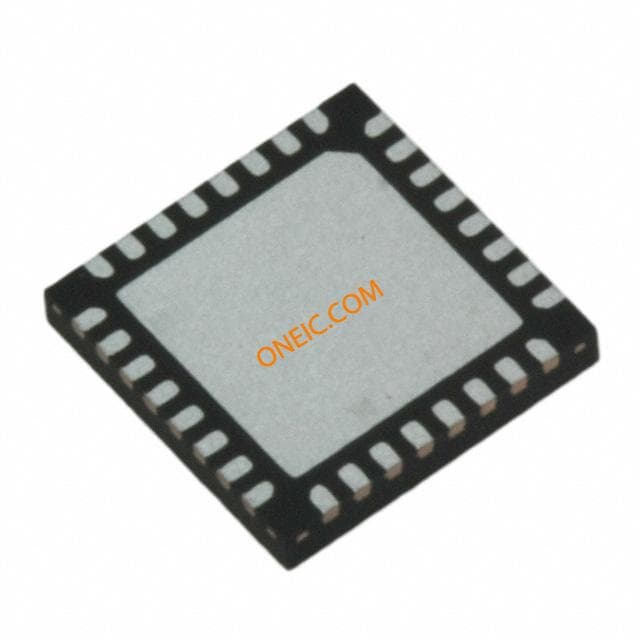

XRP7713ILB-F
