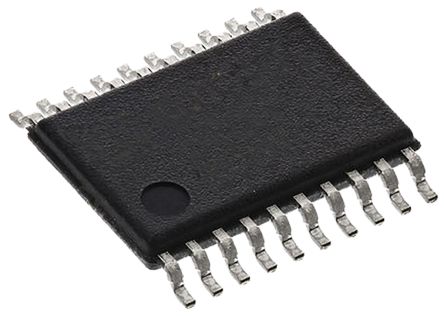

点击放大查看
LM3424MH/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | LED DRVR 5V/9V/12V/15V/18V/24V 20-Pin TSSOP EP Tube LED Lighting Drivers LED DRVR 5V/9V/12V/15V/18V/24V 20-Pin HTSSOP EP Rail IC LED DVR BUCK/BOOST 20-TSSOP LM3424MH/NOPB, LCD Display Driver, 4.5 to 75V, 20-Pin TSSOP-20EXP LED Lighting Drivers Constant Current N-Channel Controller with Thermal Foldback for Driving LEDs 20-HTSSOP -40 to 125 LED DRVR 5V/9V/12V/15V/18V/24V 20-Pin TSSOP EP Rail IC, LED DRIVER, CONSTANT CURRENT TSSOP20 Constant Current N-Channel Controller with Thermal Foldback for Driving LEDs LCD 显示驱动器, 4.5 → 75 V, 20引脚 TSSOP封装 LED Lighting Drivers LM3424B Eval Brd |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 73 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423990 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | 1 | 调光方式 | :PWM / Analogue |
| 频率 | 2 MHz | 额定电压 | 4.5 V to 75 V |
| 输出电流 | 1 A | 供电电流 | 3 mA |
| 供电电压 | 4.5 to 75 V | 输出数量 | 1 |
| 电压基准 | 1.24 | 最大额定电流 | Catalog |
| 开关频率 | 2000 | 最小输入电压 | :4.5V |
| 最小供电电压 | 4.5 V | 静态电流 (Iq) | 2 |
| 最大恒流负载 | Yes | 最大持续工作电压（MCOV） | :75V |
机械参数
| 宽度 | 4.5(Max) | 重量 | 0 |
| 包装方式 | Tube | 封装体颜色 | :TSSOP |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 20TSSOP EP |
| 冷却的封装 | TSSOP EP | 总长度 | 6.6(Max) |
| 包装数量 | HTSSOP EP | 位数 | 20 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 20-TSSOP-EP |
产品信息
| 备注 | Peak-Current Mode Control High Side Current Sense Programmable Soft-Start | 类型 | High Brightness LED (HBLED) |
| 系列 | LM3424 | 产品特性 | Adjustable Switch Frequency Enable/Shutdown Power Good Soft Start Synchronization Pin Thermal Shutdown |
| 软件 | SNVS603B | 拓扑 | Flyback, PWM, SEPIC, Step-Down (Buck), Step-Up (Boost) |
| 图案编号 | Y | 功能框图 | fbd_snvs603b.gif |
| 使用的IC/零件 | View | 内部连接 | No |
| 印刷电路板数量 | 20 | ||
环境参数
| 机械寿命 | New At Mouser | 测试温度 | -40 to 125 |
| 工作温度 | + 125 C | 结工作温度 | 125C |
