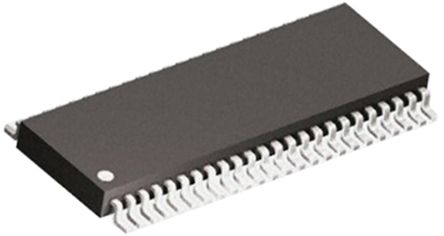

DRV8821DCA
| 制造商 | Texas Instruments Incorporated |
| 描述 | Stepper Motor Driver 48-Pin HTSSOP EP Tube IC MOTOR DRIVER PAR 48HTSSOP DRV8821DCA, Motor Driver, Motor / Motion / Ignition Controllers & Drivers Dual Stepper Motor Controller/Driver IC MOTOR CTRL/DRVR, STEPPER, 1.5A, HTSSOP48 CNTRL, DUAL STEPPER, MOTOR, 48HTSSOP 1.5A Dual Bipolar Stepper Motor Driver with 1/8 Microstepping Indexer (Step/Dir Ctrl) Stepper Motor Control./Driver HTSSOP-48, DRV8821, DRV8821DCA, Texas Instruments Texas Instruments 电机驱动器 IC , 1.5A, 50kHz, 5.61W, 8 → 32 V |
| 分类 |
商业参数
| 产品 | Stepper Motor Controllers / Drivers | 其他名称 | 296-25167-5 |
| 产品类别 | Motor / Motion / Ignition Controllers & Drivers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 40 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 额定功率 | 5.61W |
| 负载电压 | 8 V ~ 32 V | 额定电压 | 8 V |
| 输出电流 | 1A | 供电电压 | 8 V ~ 32 V |
| 输出数量 | :4 | 最大额定电流 | Catalog |
| 峰值输出电流 | 1.5 | 开关频率 | 50kHz |
| 最小输入电压 | 3.4 V | 导通电阻 Rds(on) (最大) @ Id, Vgs | 550 |
| 最小供电电压 | 32 V | 线路电流调节 | 8 |
| 供电电压 (Vcc/Vdd) | 32 | 集电极截止电流（最大） | 1.5A |
| 通态电流（It (RMS)）（最大） | 1 | ||
机械参数
| 宽度 | 6.2mm | 高度 | 1.05mm |
| 长度 | 12.6mm | 重量 | 0 |
| 包装方式 | Tube | 封装体颜色 | :HTSSOP |
| 引脚样式 | Gull-wing | 电机类型 | Stepper Motor Driver |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :48 | 封装形式 | 48HTSSOP EP |
| 冷却的封装 | HTSSOP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 12.6(Max) | 包装数量 | HTSSOP EP |
| 尺寸/外形 | 12.6 x 6.2 x 1.05mm | 位数 | 48 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 48-HTSSOP |
产品信息
| 类型 | Stepper Motor Driver | 系列 | DRV8821 |
| 产品特性 | On-chip Microstepping | 功能 | Driver - Fully Integrated, Control and Power Stage |
| 软件 | SLVS912I | 基本单元 | :8821 |
| 应用 | General Purpose | 控制接口 | Indexer |
| 使用的IC/零件 | View | 电机类型 - 步进 | Bipolar |
| 输出配置 | Full H-Bridge, (4) Quad | 应用细节 | Stepping Motor Driver |
| 印刷电路板数量 | 48 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | 0 to 70 °C |
| 结工作温度 | 70C | ||
