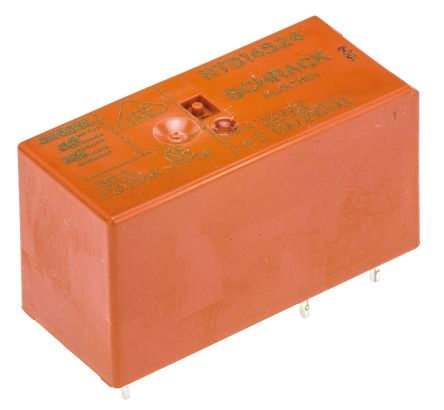

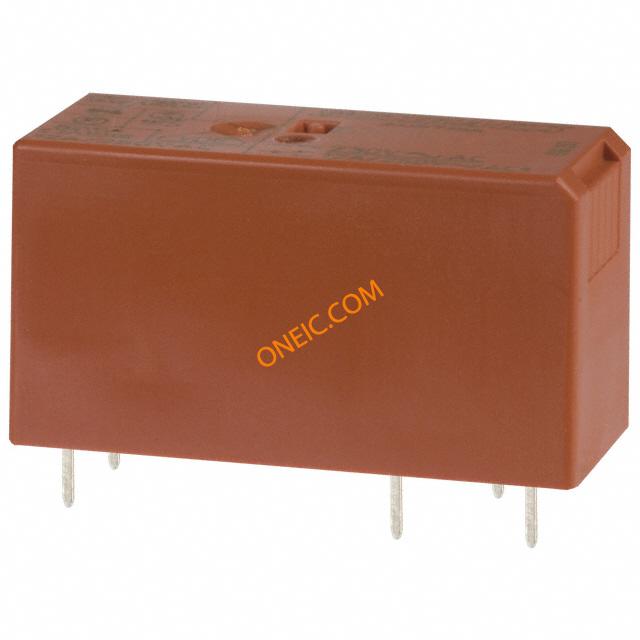

RTB14524
| 制造商 | TE Connectivity Ltd. |
| 描述 | General Purpose Relays SP 12A 3.5mm 24VAC RELAY GEN PURPOSE SPDT 12A 24V SPDT PCB power relay,12A 24Vac coil Electromechanical Relay SPDT 12A 24VAC 350Ohm Through Hole Electromechanical Relay SPDT 12A 24VAC 350Ohm Through Hole Product Highlights:RT1 SeriesContact Arrangement = 1 Form C, SPDT, 1 C/OContact Current Rating = 12 Amps.Monostable Coil Magnetic SystemInput Voltage = 24 VAC Relay;24VAC;PCB;PCBoard;1FormC,SPDT,1C/O;0.75VA(Nom.)(Coil) TE Connectivity 单刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 24V RTB14524 |
| 分类 |
商业参数
| 零件号别名 | 2-1393238-4 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 20 | 工厂包装数量 | 20 |
合规参数
| RoHS | RoHS Compliant | 标准 | cULus,CSA,VDE,RoHS |
| 零件状态 | 2-1393238-4 | ||
电气参数
| 线圈类型 | Monostable | 线圈功率 | 0.76 VA |
| 线圈电流 | 16.7 mA | 释放时间 | 6ms |
| 输入功率 | 400 | 核心电压 | 4000 |
| 额定电压 | 250 | 线圈电阻 | 350 Ohms |
| 浪涌电流 | 12 | 供电电压 | 24 V |
| 开关电压 | 400VAC - Max | 峰值脉冲功率 | 3 kVA |
| Vgs(th)（最大）@ Id | 3.6 VAC | 连接器阻抗 | 1 Form C (CO) |
| 跳闸电流 | 25 | 最大额定电流 | 12A |
| 输出1频率 | 单稳态、直流 | 输出浪涌功率 | 3 kVA |
| 额定电流（安培） | 10 – 20, 16 | 绝缘电阻 | 10 mm [ .394 in ] |
| 平均正向功率 | 0.75 VA | 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VAC |
| 触点额定电流 | 12A | 放电电流（最大）（8/20µs） | 12 |
| 阳极-阴极电压（Vak）（最大） | 400 | 驱动电压（最大Rds On，最小Rds On） | 24VAC |
机械参数
| 深度 | 12.7mm | 宽度 | 12.7 mm |
| 高度 | 15.7 mm | 长度 | 29 mm |
| 重量 | 14 g [ .494 oz ] | 包装方式 | Tube |
| 绝缘类型 | 继电器基极 PTI250 的跟踪指数 | 端接方式 | Solder |
| 触点形式 | 1 Form C (SPDT-BM) | 高度（最大） | 15 – 16 |
| 安装类型 | Through Hole | 端子类型 | Through Hole |
| 安装样式 | PCB | 引脚数 | 5 |
| 触头材料 | Silver Nickel | 尺寸/外形 | 1.142in.Lx0.500in.Wx0.618in.H(Approx.) |
| 绝缘高度 | 8 | 端接样式 | PC Pin |
| 触点数 | 1 | 初级绕组 | UL 线圈绝缘类 F |
| 接触件端接 | PCB | 绝缘直径 | 10 mm [ .394 in ] |
| 宽度/横截面 | 12 – 16 | 典型触点布局 | SPDT |
| 第一连接器安装类型 | 印刷电路板, 插座 | ||
产品信息
| 系列 | RT1 | 产品特性 | Insulation - Class F, Sealed - Fully |
| 功能 | GeneralPurpose | 继电器类型 | General Purpose |
| 应用领域 | 电源 | 制造商全称 | RTSeries |
| 应用细节 | Power | ||
环境参数
| 动作时间 | 8ms | 防护等级 | RTIII |
| 工作温度 | -40°C ~ 70°C | 最高温度限值 | +70°C |
| 初始介电强度 | 1000 | ||
文档与媒体
相关型号
RP78601
TE Connectivity / Schrack
Relay Sockets & Hardware SOCKET 1 POLE PC SOCKET TERM PCB 10A SP RT SERIES Conn Relay Socket SKT 5 POS Solder ST Thru-Hole Conn Relay Socket SKT 5 POS Solder ST Thru-Hole Product Highlights:SocketRP Series, RT Series, RY SeriesNumber of Poles = 1Terminal Type = PCWithout Grounding Provision SOCKET, PCB, 3.5MM FOOTPRINT RP78601
RT78724
TE Connectivity / Schrack
Relay Sockets & Hardware Access Industrial SOCKET 3.5MM W/SCREW TERM DIN Conn Relay Socket SKT 5 POS Screw ST Panel Mount SOCKET, DIN, 3.5MM PITCH, SCREW TERM 继电器插座, 适用于RT 系列
RT114524
TE Connectivity / Schrack
General Purpose Relays SPDT 12Amps 24VAC RELAY GEN PURPOSE SPDT 12A 24V SPDT PCB relay, 3.5mm pin, 12A 24Vac Electromechanical Relay SPDT 12A 24VAC 350Ohm Through Hole Electromechanical Relay SPDT 12A 24VAC 350Ohm Through Hole Product Highlights:RT1 SeriesContact Arrangement = 1 Form C, SPDT, 1 C/OContact Current Rating = 12 Amps.Monostable Coil Magnetic SystemInput Voltage = 24 VAC RELAY, PCB, SPCO, 24VAC SPDTRELAY,12A24VAC TE Connectivity 单刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 24V RT114524
PTMT00A0
TE Connectivity

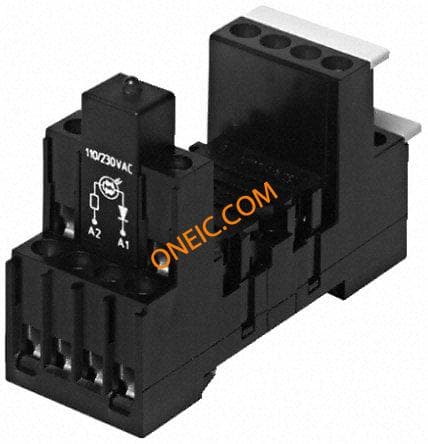

Interface Relay Module MODULE, PROTECTION DIODE, A1+ DiodemoduleforPTsockets,A1pos
