点击放大查看

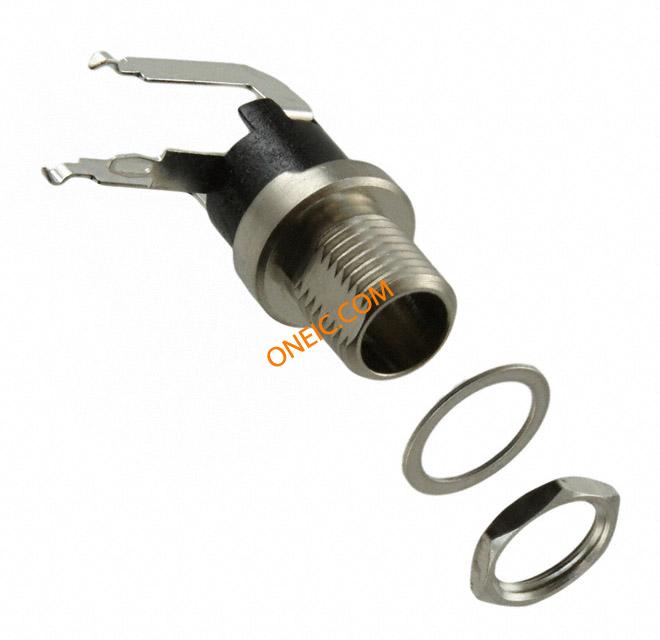

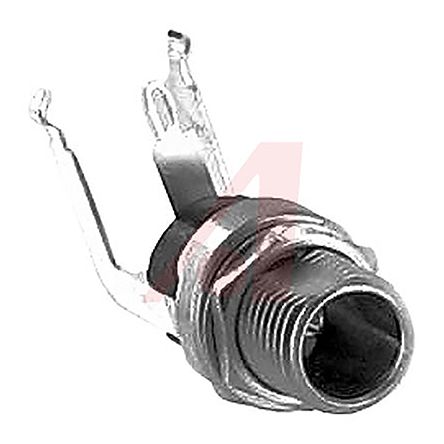

L712RA
| 制造商 | Switchcraft, Inc. |
| 描述 | Conn Power PL 3 POS 3.3mm Solder RA Thru-Hole 3 Terminal 1 Port CONN JACK THREAD PWR RT ANG PC Jack; Power; Right Angle PC Mount; 0.100 in.; 0.319 in. (Bushing) DC Power Connectors 2.5MM LONG BUSHING CONNECTOR POWER Jack,Power;RightAnglePCMount;0.100in.;0.319in.(Bushing) Switchcraft RA 系列 直角 直流电源插头 , 5A, 12 V 直流, 通孔, 镀银触芯 |
| 分类 |
商业参数
| 产品 | Jacks | 产品类别 | DC Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85369010 |
电气参数
| 额定电压 | 12VDC | 极数 | 3 |
| 接触电阻 | 0.01Ohms(Max.)(Initial) | 最大额定电流 | 5A |
| 绝缘电阻 | 10000 MOhms | 最小输入电压 | 12VDC |
| 直流开关电压 | 500VAC(Max.) | ||
机械参数
| 颜色 | Silver | 间距 | 3.3 |
| 长度 | 0.319in.(Bushing) | 重量 | 0.00477 |
| 直径 | 10.92 | 屏蔽 | Unshielded |
| 交流输出口 | :1 | 端接方式 | Solder |
| 触头类型 | Pin | 引脚直径 | 0.100in. |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 连接器类型 | Jack | 安装样式 | PCB |
| 触头材料 | Copper Alloy | 壳体材料 | Plastic |
| 主要材料 | Power | 触点数 | 3 |
| 接触件端接 | :Solder | 接触镀层厚度 | 2.5 mm |
| 插头/配合插头直径（类型） | 2.5mm ID, 5.5mm OD | 触点材料 - 镀层 | Silver |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | Power | 等级 | Instrumentation |
| 连接器性别 | PL | 系列 | Right Angle DC Locking Power Jacks |
| 产品特性 | Mounting Hardware, Thread Lock | 制造商全称 | RASeries |
| 端口数 | 1 | 内部开关 | Single Switch, Normally Closed |
| 位置/触点数量 | 2 Conductors, 3 Contacts | ||
