762
| 制造商 | Switchcraft, Inc. |

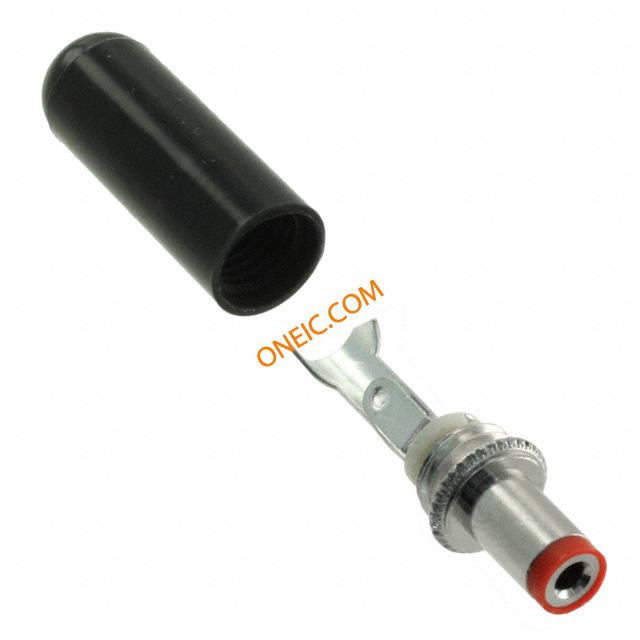

| 描述 | Conn Power PL 2 POS ST Cable Mount 2 Terminal 1 Port CONN POWER PLUG MINI BLACK DC Power Connectors 2.1mm Pwr Plug Red Tip Blk Handle 2.1MMCTRPINPOWER |
| 分类 |
商业参数
| 产品 | Plugs | 其他名称 | 762SW |
| 标准包装规格 | 100 | 产品类别 | DC Power Connectors |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Supplier Unconfirmed |
电气参数
| 最大额定电流 | 5A | ||
机械参数
| 颜色 | Red | 屏蔽 | Unshielded |
| 端接方式 | Solder Eyelet(s) | 外壳颜色 | Black |
| 安装类型 | Straight | 连接器类型 | Plug |
| 接触镀层 | Nickel | 触头材料 | Copper Alloy |
| 壳体材料 | Plastic | 触点数 | 2 |
| 接触镀层厚度 | 2.1 mm | 中心距 | 25.4 mm |
| 插头/配合插头直径（类型） | 2.1mm ID, 5.5mm OD | 触点材料 - 镀层 | Nickel |
产品信息
| 类型 | Power | 连接器性别 | PL |
| 系列 | Miniature DC Power Plugs | 端口数 | 1 |
| 内部开关 | Does Not Contain Switch | 位置/触点数量 | 2 Conductors, 2 Contacts |
文档与媒体
相关型号
PC722A
Switchcraft
Conn Power F 2 POS Solder ST Thru-Hole 3 Terminal 1 Port CONN POWERJACK MINI W/HDWR Connector; Miniature Power Jack; 0.475 in.; 0.08; PC DC Power Connectors 2.1MM POWER JACK JACK SOCKET, DC Conn;AV;Power;Jack;Mini;2.0mmPinDia;Straight;PCTerm;forS760,S760K,S761K
722A
Switchcraft
Conn Power F 2 POS Solder Lug ST Panel Mount 3 Terminal 1 Port CONN POWERJACK SOLDR W/HDWR DC Power Connectors 2.0MM round w/ nut JACK SOCKET, DC POWERJAX Applied-voltage source socket, straight 2.1 mm 5.5 mm, 722A, Switchcraft Switchcraft 直向 面板安装 直流电源插座, 5A, 12 V 直流, 镀银触点
722RA
Switchcraft
Conn Power PL 3 POS 3.3mm Solder RA Thru-Hole 3 Terminal 1 Port CONN POWER JACK R/A LOCKING PCB Right Angle Through Hole DC Power Socket 5A, 12V dc Right angle PC mount; .080" diameter pin DC Power Connectors RA LOCKING POWR JACK SOCKET, JACK RightanglePCmount,.080"diameterpin Applied-voltage source socket, Angled 2.1 mm 5.5 mm, 722RA, Switchcraft Switchcraft 直角 通孔 直流电源插座, 5A, 12 V 直流
