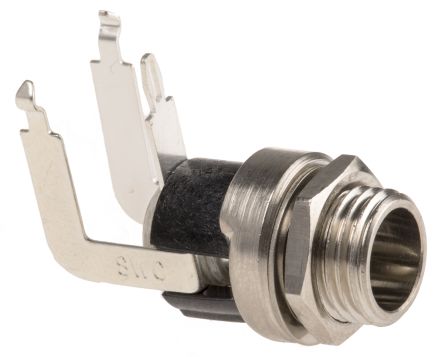

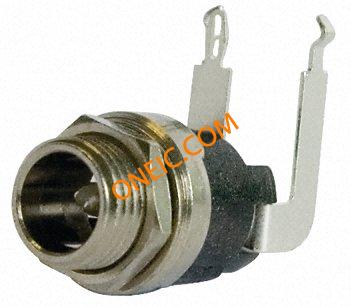

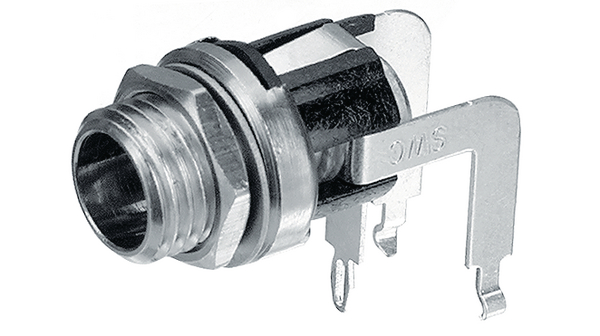

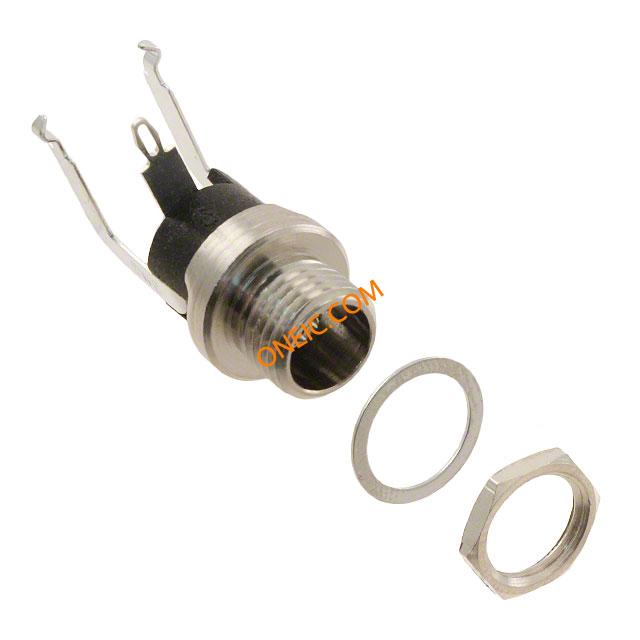

722RA

制造商	Switchcraft, Inc.
描述	Conn Power PL 3 POS 3.3mm Solder RA Thru-Hole 3 Terminal 1 Port CONN POWER JACK R/A LOCKING PCB Right Angle Through Hole DC Power Socket 5A, 12V dc Right angle PC mount; .080" diameter pin DC Power Connectors RA LOCKING POWR JACK SOCKET, JACK RightanglePCmount,.080"diameterpin Applied-voltage source socket, Angled 2.1 mm 5.5 mm, 722RA, Switchcraft Switchcraft 直角通孔直流电源插座, 5A, 12 V 直流
分类	连接器解决方案电源输入连接器电源输入连接器

对参数有疑问？问 AI 助手

商业参数

产品	Jacks	交货时间	44 Days
子类别	Connector Power	产品类别	DC Power Connectors
标准包装数量	1	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85369010

电气参数

额定电压	12VDC	极数	:3
接触电阻	:10mohm	击穿电压	:500V
最大额定电流	5A	绝缘电阻	1000 MOhms
最小输入电压	12VDC	连接器类型 - 电压输入	:0.080" diameter pin

机械参数

颜色	Silver	间距	3.3
重量	0.001	直径	10.92
材料（通用）	:Moulded Plastic	屏蔽	Unshielded
交流输出口	:1	端接方式	Solder
触头类型	Pin	外壳颜色	Black
安装类型	Through Hole	连接器类型	Jack
安装样式	Through Hole	触头材料	Copper Alloy
壳体材料	Plastic	主要材料	Power
端接样式	Solder	触点数	3
接触件端接	:Solder	接触镀层厚度	2.1 mm
插头/配合插头直径（类型）	2.1mm ID, 5.5mm OD	触点材料 - 镀层	Nickel
第一连接器安装类型	:PCB

产品信息

类型	Power	等级	Instrumentation
连接器性别	PL	系列	Right Angle DC Locking Power Jacks
产品特性	Mounting Hardware, Thread Lock	制造商全称	RASeries
端口数	1	内部开关	Single Switch, Normally Closed
位置/触点数量	2 Conductors, 2 Contacts

文档与媒体

在线文档

ProductSummary.aspx?Parent=22

PDF 文档

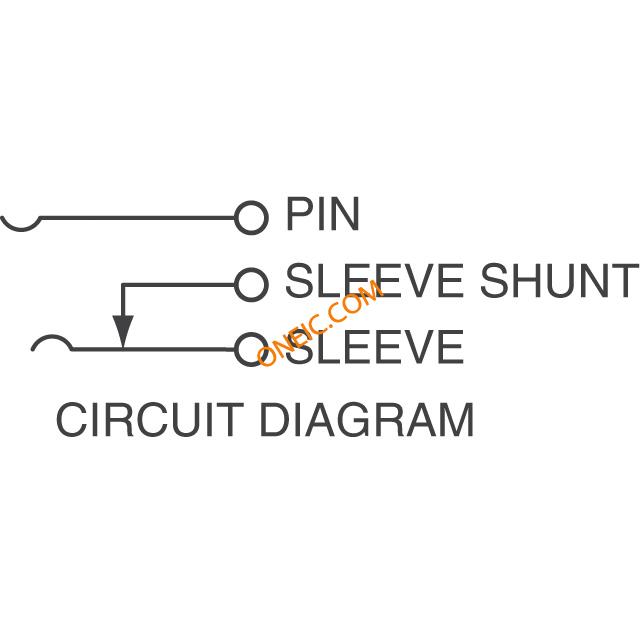

Jack Schematics

PDF 文档

66295.pdf

在线文档

Category.aspx?Parent=22

相关型号

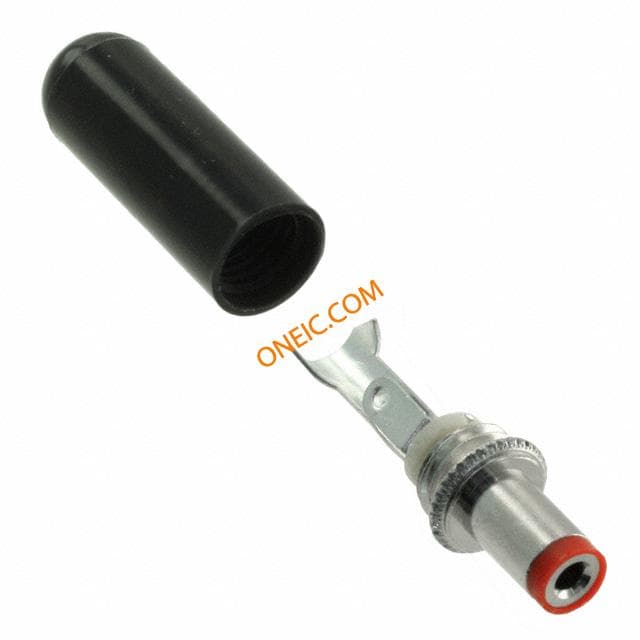

762
