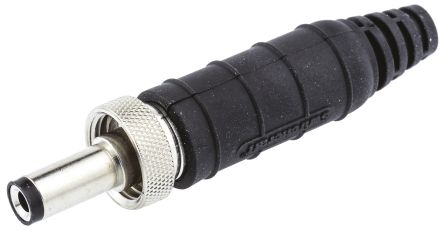

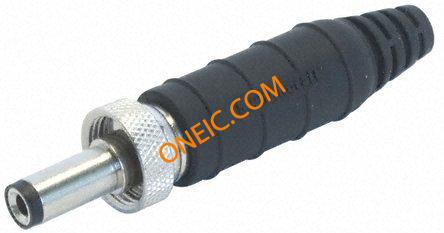

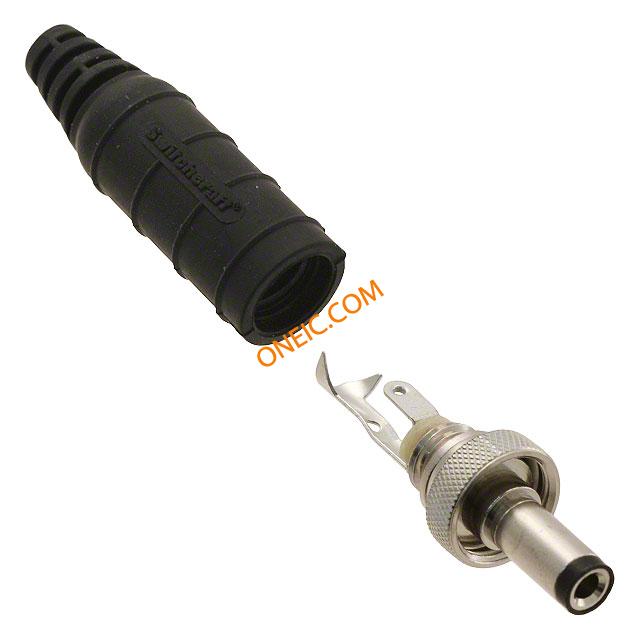

761KS15
| 制造商 | Switchcraft, Inc. |
| 描述 | Conn Power PL 2 POS ST Cable Mount 2 Terminal 1 Port CONN PWR PLUG SEALED 2.5MM Straight DC Power Plug, Cable Mount, Length 57.1mm, Nickel Plate DC Power Connectors Pwr Plug Sealed IP68 2.5mm lckg Black Tip POWER PLUG, 2.5MM PIN, 3.8-4.4MM O.D SealedPowerPlug,centerpin0.10,BlackTip,0.150-0.175CableODRange,IP68/ Switchcraft 直向 直流适配器 , 5A, 电缆安装, 镀镍触芯, IP68 |
| 分类 |
商业参数
| 产品 | Plugs | 其他名称 | SC1382 |
| 产品类别 | DC Power Connectors | 标准包装数量 | 100 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85366990 |
电气参数
| 额定电压 | 30 V | 最大额定电流 | 5A |
机械参数
| 颜色 | Black | 长度 | 57.1mm |
| 重量 | 0.001 | 直径 | 12.7 |
| 包装方式 | Bulk | 屏蔽 | Unshielded |
| 端接方式 | Solder Eyelet(s) | 外壳颜色 | Black |
| 安装类型 | Cable Mount | 连接器类型 | Plug |
| 接触镀层 | Nickel | 安装样式 | Through Hole |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 总长度 | 57.1 | 端接样式 | Solder |
| 触点数 | 2 | 接触件端接 | :Solder |
| 接触镀层厚度 | 2.5 mm | 插头/配合插头直径（类型） | 2.5mm ID, 5.5mm OD |
| 触点材料 - 镀层 | Nickel | 第一连接器安装类型 | :Cable |
| 外径-未扩张 | :4.4mm | ||
产品信息
| 类型 | Power | 连接器性别 | PL |
| 系列 | Sealed Power Plugs | 产品特性 | IP68, Cable Clamp, Thread Lock |
| 端口数 | 1 | 内部开关 | Does Not Contain Switch |
| 位置/触点数量 | 2 Conductors, 2 Contacts | ||
环境参数
| NEMA 机架尺寸 | :IP68 | ||
