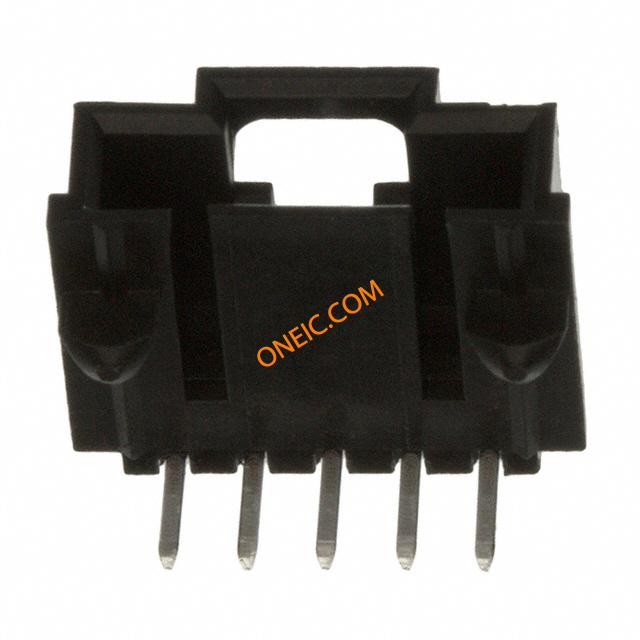

点击放大查看

0705550004

制造商	Molex, LLC
描述	Conn Shrouded Header HDR 5 POS 2.54mm Solder RA Thru-Hole Tube CONN HEADER 5POS .100 R/A TIN
分类	连接器解决方案板对板连接器带罩排针连接器

商业参数

交货时间	43 Days	子类别	Connector Headers and PCB Receptacles
标准包装数量	Rail / Tube

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

接触电阻	30	最大额定电流	3/Contact
最小输入电压	250V

机械参数

颜色	Black	深度	13.59
间距	2.54 mm	高度	6.99
包装方式	Tube	端接方式	Solder
触头类型	Male Pin	外壳颜色	Black
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Tin	紧固类型	Latch Holder
排数	1	触头材料	Phosphor Bronze
壳体材料	Polyester	总长度	16.15
触点数	5	位数	5
接触长度 - 配合	0.240" (6.10mm)	接触镀层厚度	150µin (3.81µm)

产品信息

类型	Shrouded Header	连接器性别	HDR
产品特性	Board Guide	行业别名	70555-0004, 705550004
加载位置数	All	适用产品/相关产品	0705750004

文档与媒体

PDF 文档

0705550004_PCB_HEADERS.pdf

PDF 文档

Single Row (SL) Prod Spec
