点击放大查看

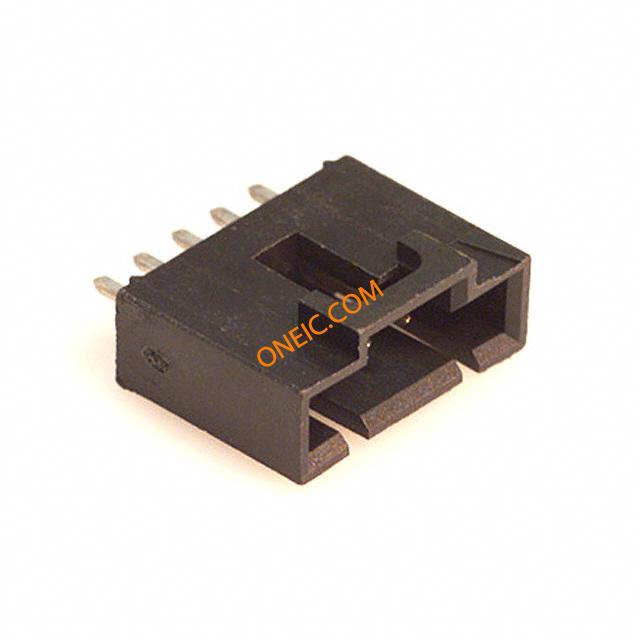

0705430004

制造商	Molex, LLC
描述	Conn Shrouded Header HDR 5 POS 2.54mm Solder ST Thru-Hole Tube CONN HEADER 5POS .100 VERT GOLD
分类	连接器解决方案板对板连接器板对板连接器

商业参数

交货时间	20 Days	子类别	Connector Headers and PCB Receptacles
标准包装数量	Rail / Tube

合规参数

RoHS

Lead free / RoHS Compliant

电气参数

接触电阻	30 mohm	最大额定电流	3/Contact A
最小供电电压	250V

机械参数

颜色	Black	深度	6.6 mm
间距	2.54 mm	高度	11.81 mm
包装方式	Tube	端接方式	Solder
触头类型	Male Pin	外壳颜色	Black
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Gold Over Nickel	安装样式	Through Hole
排数	1	触头材料	Phosphor Bronze
壳体材料	Polyester	总长度	15.25 mm
触点数	5	位数	5
接触长度 - 配合	0.240" (6.10mm)	接触镀层厚度	15µin (0.38µm)

产品信息

类型	Shrouded Header	连接器性别	HDR
行业别名	70543-0004, 705430004	加载位置数	All
适用产品/相关产品	0705630004

环境参数

工作温度

-40C to 105C

文档与媒体

PDF 文档

0705430004_PCB_HEADERS.pdf

PDF 文档

Single Row (SL) Prod Spec

相关型号

0050579405

molex

Conn Housing RCP 5 POS 2.54mm Crimp ST Panel Mount Bag Conn Housing F 5 POS 2.54mm Crimp ST Cable Mount Bag CONN HOUSING 5POS .100 W/LATCH

¥1.0098

详情

0738380005

molex

Conn Housing RCP 5 POS 2.54mm Crimp ST Bag CONN HOUSING CRIMP 5POS 2.54MM

¥1.0465

详情

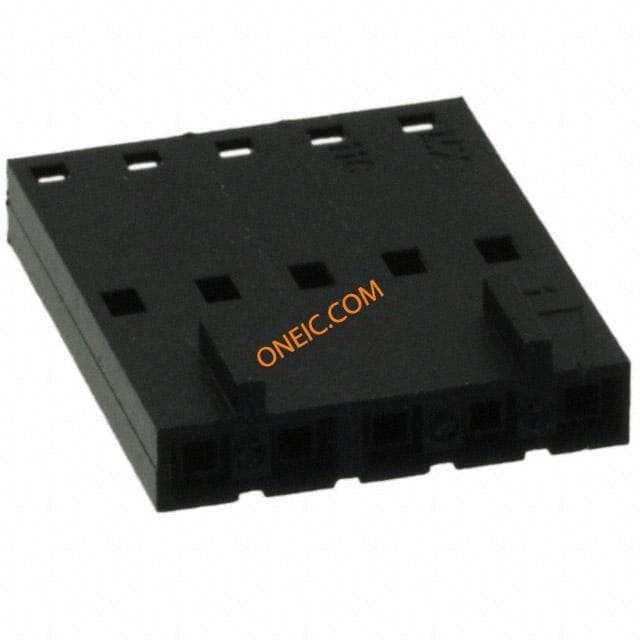

0050579205
