点击放大查看

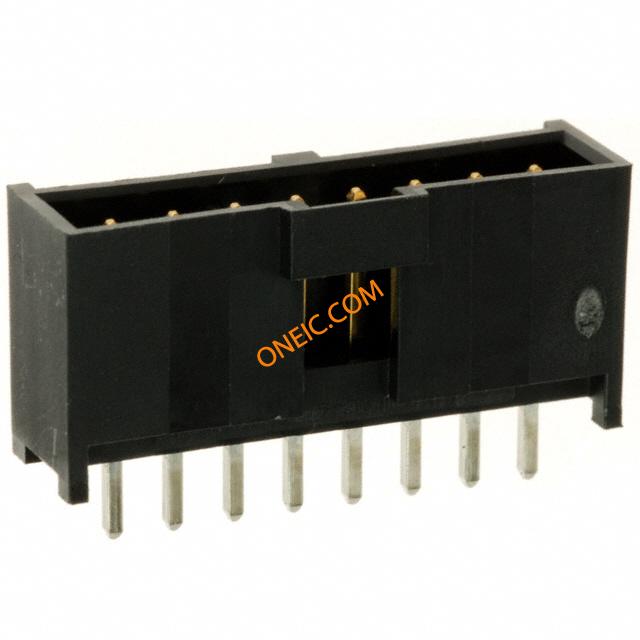

90136-1208
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 8POS .100" STR GOLD Molex 90136 Series 2.54mm Pitch 8 Way 1 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 8P V SR SHRD AU-E Conn Shrouded Header HDR 8 POS 2.54mm Solder ST Thru-Hole Tray HEADER, VERTICAL, 1ROW, 8WAY PCB header 1 x 8P, 90136-1208, Molex Molex C-GRID III 系列 2.54mm节距 8路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901361208 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1040 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85369010 |
| 认证机构 | :CSA, UL | ||
电气参数
| 量程（°/s） | :MOLEX - C-Grid III 90136 Series | 额定电压 | 350 V ac |
| 开关功能 | Latched | 工作电压 | :350V |
| 接触电阻 | :20mohm | 最大额定电流 | 3A |
| 绝缘电阻 | :5000Mohm | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 重量 | 0.007 | 材料（通用） | :Glass Filled Polyester UL94V-0 |
| 包装方式 | Tray | 端接方式 | Solder |
| 触头类型 | Male Pin | 引脚间距 | :2.54mm |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Gold | 紧固类型 | Latch Holder |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | Polyester | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 触点数 | 8 |
| 接触件端接 | :Through Hole Vertical | 位数 | 8 |
| 接触长度 - 配合 | 0.266" (6.75mm) | 接触镀层厚度 | 15µin (0.38µm) |
产品信息
| 类型 | Shrouded Header | 连接器性别 | :Header |
| 系列 | 90136 | CAD图纸 | 3D CAD Model |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | :125°C | ||
