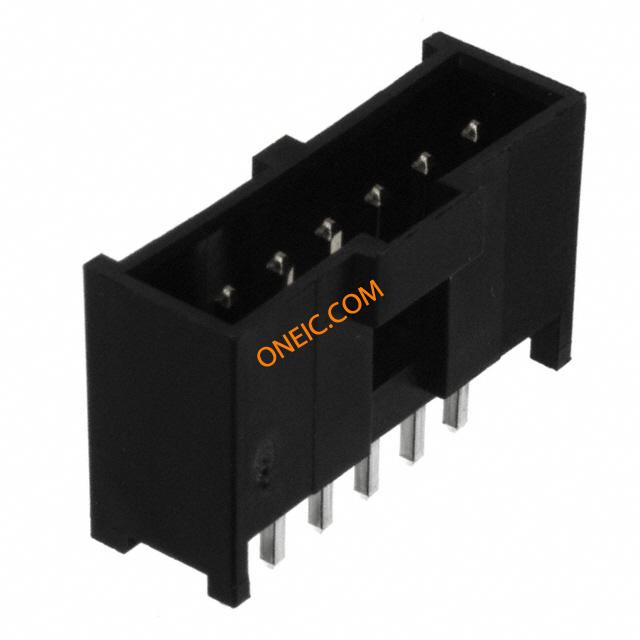

点击放大查看

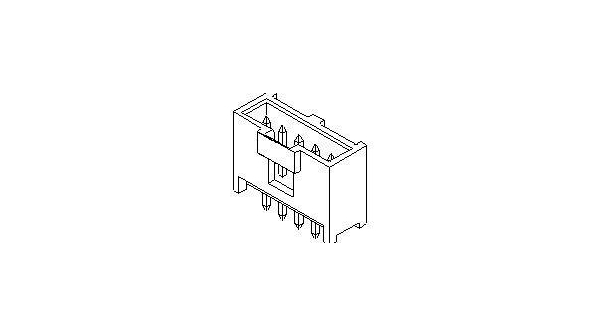

90136-1206

制造商	Molex, LLC
描述	CONN HEADER 6POS .100" STR GOLD Molex 90136 Series 2.54mm Pitch 6 Way 1 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 6P V SR SHRD AU-E Conn Shrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole Tray HEADER, VERTICAL, 1ROW, 6WAY PCB header 1 x 6P, 90136-1206, Molex Molex C-GRID III 系列 2.54mm节距 6路 (1排) 直 PCB 针座, 焊接端接, 3A , 通孔
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	C-GRID	零件号别名	0901361206
产品类别	Headers & Wire Housings	标准包装数量	1
工厂包装数量	1360

合规参数

RoHS	Compliant	海关税号	85369010
认证机构	:CSA, UL

电气参数

量程（°/s）	:MOLEX - C-Grid III 90136 Series	额定电压	350 V ac
开关功能	Latched	工作电压	:350V
接触电阻	:20mohm	最大额定电流	3A
绝缘电阻	:5000Mohm

机械参数

颜色	Black	间距	0.100" (2.54mm)
重量	0.006	材料（通用）	:Glass Filled Polyester UL94V-0
包装方式	Tray	端接方式	Solder
触头类型	Male Pin	引脚间距	:2.54mm
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Gold	紧固类型	Latch Holder
排数	1	触头材料	Brass
壳体材料	Polyester	端接样式	Through Hole
第一触头极性	Pin (Male)	触点数	6
接触件端接	:Through Hole Vertical	位数	6
接触长度 - 配合	0.266" (6.75mm)	接触镀层厚度	15µin (0.38µm)

产品信息

类型	Shrouded Header	连接器性别	:Header
系列	90136	CAD图纸	3D CAD Model
产品子类型	Headers	加载位置数	All

环境参数

工作温度

:125°C

文档与媒体

PDF 文档

0901361206_PCB_HEADERS.pdf
