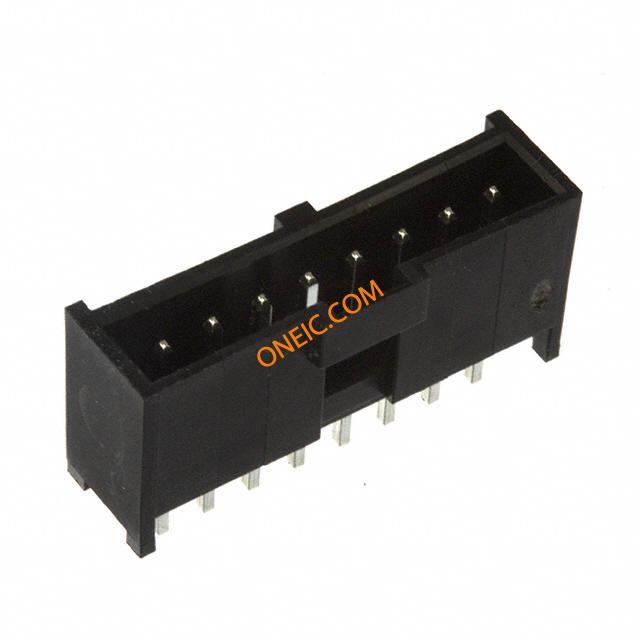

90136-1108
| 制造商 | Molex, LLC |
| 描述 | CONN HEADER 8POS .100" STR TIN Molex 90136 Series 2.54mm Pitch 8 Way 1 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings 2.54MM CGRIDIII HDR 8P V SR SHRD TIN 2.54mm Pitch C-Grid III™ Header, Single Row, Vertical, Shrouded, 8 Circuits, 4µm Tin/Lead (Sn) over Nickel (Ni) Molex C-GRID III 系列 2.54mm节距 8路 (1排) 直 PCB 针座, 焊接端接, 3A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | C-GRID | 零件号别名 | 0901361108 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | 1 |
| 工厂包装数量 | 1040 | ||
合规参数
| RoHS | Compliant | ||
电气参数
| 额定电压 | 350 V ac | 最大额定电流 | 3A |
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 包装方式 | Tray | 方向 | 直 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 紧固类型 | Latch Holder |
| 排数 | 1 | 触头材料 | Brass |
| 壳体材料 | Polyester | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 触点数 | 8 |
| 位数 | 8 | 接触长度 - 配合 | 0.266" (6.75mm) |
| 接触镀层厚度 | 118.1µin (3.00µm) | ||
产品信息
| 类型 | Shrouded Header | 系列 | 90136 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Headers |
| 基础产品编号 | 90136 | 加载位置数 | All |
