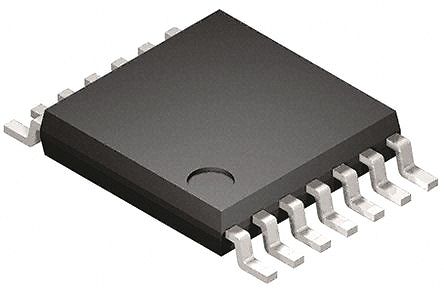

PIC16F684-E/ST
| 制造商 | Microchip Technology Inc. |
| 描述 | MCU 8-bit PIC16 PIC RISC 3.5KB Flash 2.5V/3.3V/5V 14-Pin TSSOP Tube 8-bit Microcontrollers - MCU 3.5KB 128 RAM 12 I/O 3.5 KB Flash, 128 RAM, 12 I/O IC MCU 8BIT 3.5KB FLASH 14TSSOP Microchip PIC16F 系列 8 bit PIC MCU, 20MHz, 2048 字 ROM 闪存, 128 B RAM, 14针 TSSOP封装 |
| 分类 |
商业参数
| 最小起订量 | 455 | 产品 | MCU |
| 商标名 | PIC | 单位包装 | 96 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 96 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 转速 | 20 MHz | 定时器 | 1 x 16位，2 x 8位 |
| RAM 大小 | 128 byte | 内核大小 | 8-Bit |
| 核心类型 | PIC | 时钟速率 | 20 MHz |
| 分辨率 | 10Bit | EEPROM容量 | 256 x 8 |
| 存储器容量 | 128 B | 存储器类型 | 闪存 |
| I/O 数量 | 12 | 计数器/定时器 | 3 |
| 数据转换器 | A/D 8x10b | FPGA 核心单元数 | PIC |
| 最大频率 | 20MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 供电电压 | 2.5|3.3|5 V |
| 分辨率（位） | 10 bit | 通道数量 | 8 |
| 模拟输入/输出 | 1（8 x 10 位） | 程序存储器大小 | 3.5 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8 |
| 最大功耗 | 800 mW | 计数器/定时器数量 | 2 Timer |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 2 V ~ 5.5 V |
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 5.1mm | 包装方式 | Tube |
| 安装类型 | 表面贴装 | 安装样式 | SMD/SMT |
| 引脚数 | 14 | 封装形式 | 14TSSOP |
| 包装数量 | TSSOP | 尺寸/外形 | 5.1 x 4.5 x 1.05mm |
| 触点数 | 1 | 供应商器件封装 | 14-TSSOP |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1 x 10/8 位 |
产品信息
| 系列 | PIC16 | 功能 | Y |
| 片内RAM（通道数×位宽） | 8-chx10-bit | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 制造商全称 | Microchip Technology | 架构类型 | RISC |
| 核心处理器 | PIC | 定时器数量 | 3 |
| 定时器分辨率 | 8 bit, 16 bit | 射频系列/标准 | PIC16 |
| 输入数量及类型 | 12 I/O | ||
环境参数
| 工作温度 | -40 to 125 °C | ||
