09330242602
| 制造商 | |

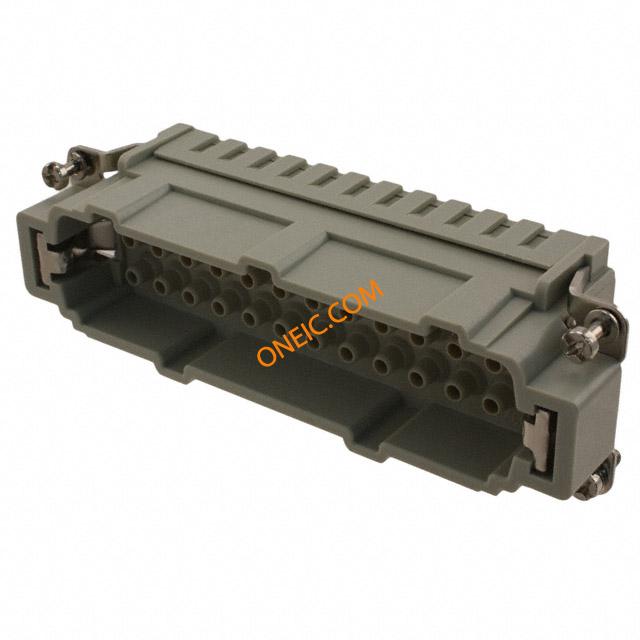

| 描述 | Conn Housing F 24 POS Crimp ST Panel Mount Heavy Duty Power Connectors HAN E 24P M CRIMP ORDER CONTACTS SEP HAN E 24 POS. M INSERT CRIMP Han E 24P+E insert for plg contact,16A Connector,MaleInsert,24Contacts Connector: HAN; male; Han E; PIN:24; 24+PE; size 24B; w/o terminals Han E Male Insert-Crimp: Han E 24 Position M Insert Crimp Harting Han E 系列 2行 24针 插头 电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 024 09 09-33-024-2602 2602 33 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 额定电压 | 600V | 最大额定电流 | 16A |
| 最小输入电压 | 500V | 连接器类型 - 电压输入 | w/o terminals |
机械参数
| 尺寸 | 24B | 颜色 | Gray |
| 深度 | 33.3 | 高度 | 34 |
| 重量 | 0.07 kg | 包装方式 | Bulk |
| 方向 | 直 | 重量（g） | 74.66667 |
| 触头类型 | Han® | 安装类型 | Straight |
| 连接器类型 | Insert without Contacts | 排数 | 2 |
| 封装形式 | size 24B | 插入力 | Male |
| 壳体材料 | Polycarbonate | 总长度 | 111 |
| 包装数量 | 5 | 尺寸/外形 | 24B |
| 端接样式 | Crimp | 触点数 | 24 |
| 位数 | 24+Ground | 线规或范围 - AWG | 20-12 |
| 第一连接器安装特征 | 24+PE | ||
产品信息
| SPG | 5 | 类型 | Housing |
| 连接器性别 | F | 系列 | Han-E |
| CAD图纸 | 3D CAD Model | 产品子类型 | Housings |
| 适配器系列 | Han E | 单元数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
